原理图：用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开关等设备）电气联系及工作原理的电气回路图。

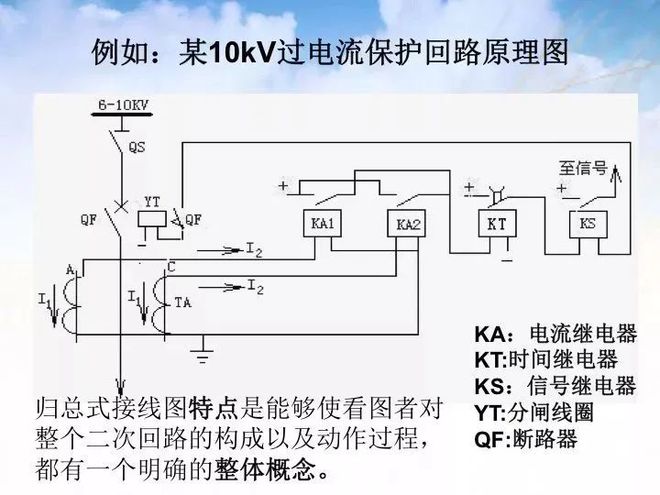

　　习惯上将原理图分为归总式原理接线图和展开式原理接线）归总式接线图：接线图中的全部仪表、继电器等设备以整体的形式来表示；

　　一次回路的有关部分也画在及接线图中，这样可清晰地表明二次回路对一次回路的辅助作用。

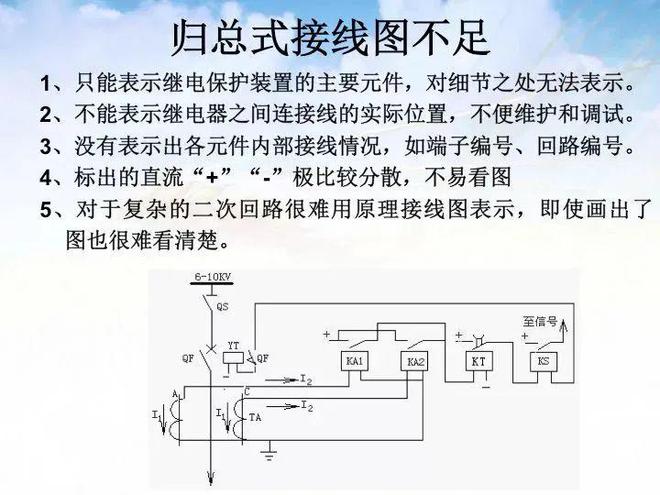

　　其缺点是：不能表明元件的内部接线、 端子标号及导线连接方法等，不能作施工图纸。

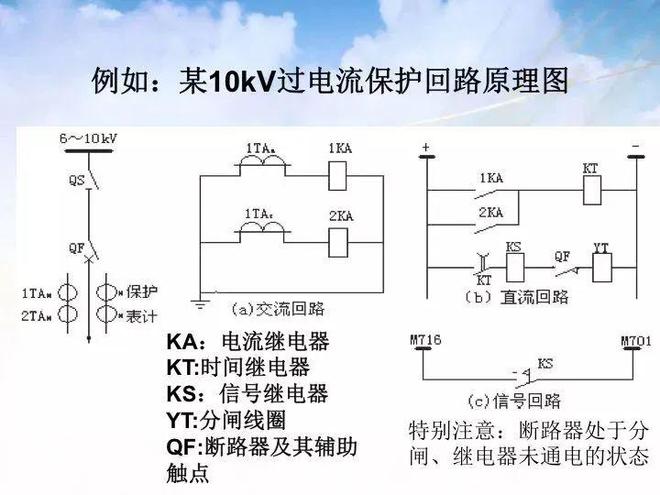

　　（2）展开式接线图：它是将二次设备接线圈和触点的接线回路展开分别画出，组成多个独立回路。

　　其特点是：交流电流回路。交流电压回路、直流回路分别画成几个彼此独立的部分；

　　同一仪表的线圈。同一元件的线圈和触点分开画在各自相应不同的回路中，但采用相同的文字符号；

　　图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次部分起监控作用的二次部分，具体起什么监控作米乐 登录入口用。

　　交流回路一般由电流互感器和电压互感器的二次绕组引出，直接反映一次设备接线的运行状况，先把交流回路看懂后，根据交流回路电气量以及在系统发生故障时这些电气量的变化特点，对直流回路进行逻辑推断，直流回路就容易看。

　　不论交流回路还是直流回路，二次设备动作都是由电源驱动的，所以看图时，应先找电源，再顺回路接线往后看，交流沿闭合回路，直流从正电源沿接线到负电源，并分析各设备的动作。

　　要分析触点动作情况，必须先找到继电器或装置线圈，只有线圈通电，其相应触点才会动作，触点的接通引起回路的变化。

　　一张图中线圈和其触点是紧密相连的，遇线圈找触点，遇触点找线圈，是迅速看图的技巧。

　　二次接线图纸都是按照保护装置或回路的动作逻辑先后顺序，从上到下，从左至右画出来的。

　　端子排图、屏背面接线图也是这样布置的。所以看图时，先上后下，从左至右看，符合保护动作逻辑，更容易看懂图纸。

　　安装图一般是布置图、接线图和端子排图，看起来没有逻辑性，也基本上m6米乐官网 米乐M6平台入口形不成回路，所以要和原理展开图结合起来看，利用图纸上各接点的标点确定回路的位置及含义。

　　要想看懂电气原理图，还必须熟记电气图形符号所代表的电气设备、装置和控制元件，在此基础上才能看懂电气原理图。
