1. 圆环冷压端子的直径：通常根据电线直径和所需电流选择合适的圆环直径。

　　2. 导线插槽宽度：导线插槽宽度应与导线直径相适应，确保导线插入后能牢固固定在环端子上。

　　请注意，以上为冷压接线端子的部分尺寸标准，建议查阅产品使用说明书或咨询厂家了解完整的尺寸标准。

　　由于接线端子在电气系统中起到重要的连接作用，因此对其进行检验是非常关键的。

　　外观检验主要是对接线端子的外观进行观察和检查，包括检查接线端子是否存在明显的缺陷，如变形、裂纹、锈蚀等。

　　其中，导电性能检验主要通过使用万用表或导通测试仪进行判断，确保接线端子的导通状态良好。

　　通过使用相应的握接插装工具，对接线端子的握力进行测试，以确保其与连接的电气设备或器件之间的连接牢固可靠。

　　通过使用振动测试仪，模拟振动环境，检查接线端子是否能够在振动条件下保持稳定的连接。

　　七、验证和记录在完成接线端子的检验后，需要进行验证和记录，以确保检验的准确性和完整性。

　　接线端子是电气设备中重要的连接部件，其能否正常工作直接影响到设备的性能、可靠性和安全性。

　　本文针对接线端子，首先介绍了接线端子检验的注意事项及基本要求；其次，介绍了接线端子检验的方式及相关标准；最后，探讨了接线端子检验过程中最常见的问题及应对措施。

　　1.1接线)接线端子应安装牢固可靠，电缆接口要求完整应力及耐受线)接线端子的横向安装旋转角度不可超过45；

　　1)接线端子的直流电阻检查要求符合使用技术标准，接触电阻值应小于0.5毫欧；

　　2.0范围：适合我司所有来料接线检验环境：在正常光源下，距30cm远，以适宜视角观看产品。

　　1、主体表面破损。CCC、VDE、CE标志清晰耐久、接线、主体表面杂色、披锋，包装良好，表面光滑、无损伤、刮痕

　　1、耐压：端子承施加于塑胶与螺母之间的，其电压值为4KV/Ac，历时60S的交流，漏电流设定1MA，无超漏击穿现象。

　　3、针燃试验，用蜡烛燃烤，离接线S端子台的燃烧物体滴溅到薄纸上不被击穿。

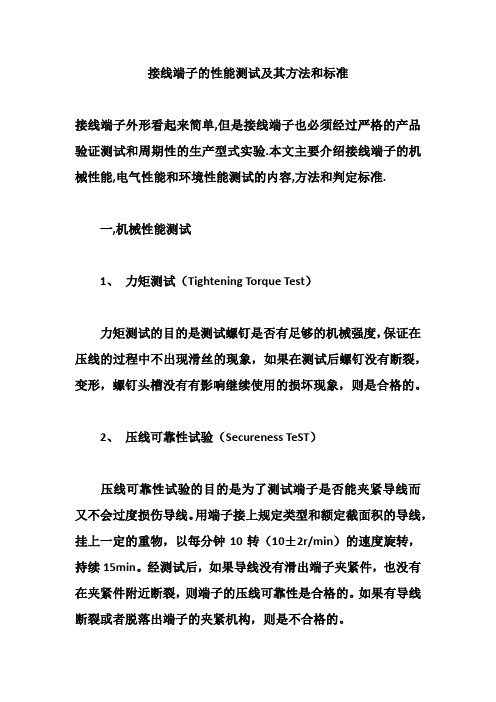

　　接线端子的性能测试及其方法和标准接线端子外形看起来简单,但是接线端子也必须经过严格的产品验证测试和周期性的生产型式实验.本文主要介绍接线端子的机械性能,电气性能和环境性能测试的内容,方法和判定标准.一,机械性能测试1、力矩测试（Tightening Torque Test）力矩测试的目的是测试螺钉是否有足够的机械强度，保证在压线的过程中不出现滑丝的现象，如果在测试后螺钉没有断裂，变形，螺钉头槽没有有影响继续使用的损坏现象，则是合格的。2、压线可靠性试验（Secureness TeST）压线可靠性试验的目的是为了测试端子是否能夹紧导线而又不会过度损伤导线。

　　用端子接上规定类型和额定截面积的导线，挂上一定的重物，以每分钟10转（102r/min）的速度旋转，持续15min。经测试后，如果导线没有滑出端子夹紧件，也没有在夹紧件附近断裂，则端子的压线可靠性是合格的。

　　接线）本标准等效采用国际标准IEC455（1988）《设备接线端子和特定导线线端的识别及应用字母数字系统的通则》。

　　1 主题内容与适用范围本标准规定了识别电器设备（以下简称设备）接线端子的各种方法，并制订了以字母数字系统识别设备接线端子和特定导线线端的通则。

　　本标准适用于设备（如电阻器、熔断器、继电器、接触器、变压器、旋转电机等）和这些设备的组合体的接线端子的识别标记，也适用于特定导线线端的识别。

　　必要时，这些通则对某些产品的详细应用和必要的辅助识别方法可在有关的标准中给出。

　　1、耐压：端子承施加于塑胶与螺母之间的,其电压值为4KV/Ac,历时60S的交流,漏电流设定1MA,无超漏击穿现象;

　　1.0目的：为确保接线端子来料符合本厂之产品要求,特制定检验和判定标准;

　　2.0范围：适合我司所有来料接线检验环境：在正常光源下,距30cm远,以适宜视角观看产品;

　　1、主体表面破损;CCC、VDE、CE标志清晰耐久、接线、针燃试验,用蜡烛燃烤,离接线S端子台的燃烧物体滴溅到薄纸上不被击穿;

　　K 30JB/T2436.2－1994导线主题内容与适用范围本标准规定了连接导线范围内铜裸压接端头（以下简称端头）技术要求、试验方法、检验规则、包装、标志、运输及贮存。本标准适用于电控、配电、电力电子等电气成套设备中，作为电连接线端冷压接的端头产品。2 引用标准GB 998 低压电器基本试验方法 GB 1497 低压电器基本标准 GB 2040 纯铜板GB 2423.17 电工电子产品基本环境试验规程 试验Ka ：盐雾试验方法 GB 2828 逐批检查计数抽样程序及抽样表 GB 2829 周期检查计数抽样程序及抽样表GB 5095.2 电子设备用机电元件 基本试验规程及测量方法 GB 5231 加工铜—化学成份和产品形状ZB K62 002 电气设备通用辅件产品型号编制办法JB 4261 开关设备和控制设备的辅件名词术语3 产品分类3.1 型号编制应符合ZB K62 002，见附录A 。3.2 规格有：10、16、25、35、50、70、95、120、150、185、240、300 mm 2。3.3 本标准给出了T01、T03、TL1型端头的结构图和外形尺寸(见附录B ），其它系列产品在考虑中。

　　4 压接工具和导线 压接工具端头压接所使用的冷挤压接钳须经专业机构认证。

　　加拿大标准协会（CSA）C22.2 第158号标准文件通用条款第四号说明C22.2 No. 年7月有关接线页组成，每一页标注的日期都为1987年12月。

　　（详见第二和第三号通用条款说明）如阁下尚无第二号和第三号通用条款说明，请即联络CSA标准销售人员。

　　技术会员会对于（标准）修改的内容，涉及1.1条款，5.2条款和6.6.1条款以及表单1，删除了6.9条款，表单9被正式批准并合并到附件的替换页中。

　　CSA C22.2 No. 158-1987标准现有以下页面组成：日期标注为1987年12月的第5-8页和第23-26页；日期标注为1989年5月的第19-20页；日期标注为1991年2月的第13，14，17和18页，以及日期标注为1992年7月的第3，4，9-12，15，16和第22页。

　　通用条款第三号说明C22.2 No. 年2月有关接线页组成，每一页标注日期都为1987年12月。

　　本检验标准未尽项目，需检验时可参照行业标准、国标或工程技术文件要求。当检验标准的检验项 目在技术要求中未作规定时，可不作检验要求。

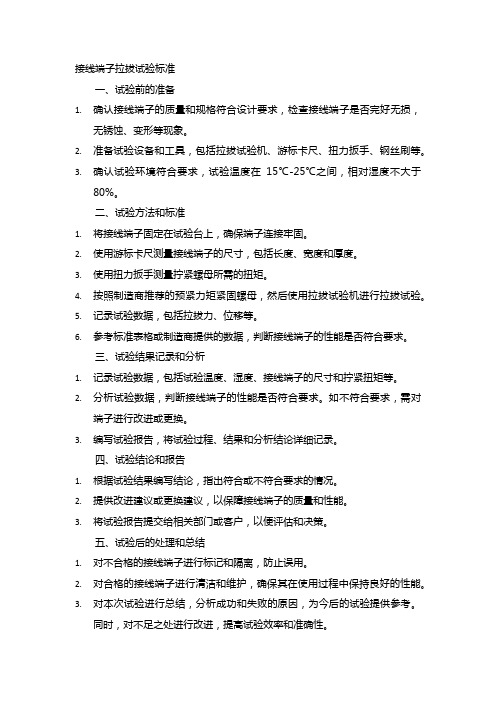

　　接线端子拉拔试验标准一、试验前的准备1.确认接线端子的质量和规格符合设计要求，检查接线端子是否完好无损，无锈蚀、变形等现象。2.准备试验设备和工具，包括拉拔试验机、游标卡尺、扭力扳手、钢丝刷等。3.确认试验环境符合要求，试验温度在15℃-25℃之间，相对湿度不大于80%。

　　4.按照制造商推荐的预紧力矩紧固螺母，然后使用拉拔试验机进行拉拔试验。

　　在选择和使用端子时，建议参考相关的国家标准、行业标准或产品规格说明书，以确保端子的兼容性和可靠性。

　　变压器接线端子标准变压器是电力系统中常见的电气设备，用于改变交流电压的设备。

　　在变压器的安装和使用过程中，接线端子的标准化是非常重要的，它直接关系到变压器的安全性和可靠性。

　　因此，本文将就变压器接线端子的标准进行详细介绍，希望能为广大电气工程师提供一些参考。

　　首先，变压器接线端子的标准主要包括以下几个方面：1. 接线端子的材质，一般来说，变压器接线端子的材质应选择导电性能好、耐腐蚀、耐磨损的材料，以确保接线的稳定性和可靠性。

　　2. 接线端子的规格，根据变压器的额定容量和额定电压，接线端子的规格应选择合适的尺寸，以满足电流传输的需求。

　　3. 接线端子的安装方式，接线端子的安装应符合相关的标准规定，包括固定方式、接触面积、紧固力和绝缘要求等。

　　4. 接线端子的标识，为了便于安装和维护，接线端子应进行清晰的标识，包括端子的编号、接线方式、接线位置等信息。

　　需要注意的是，具体的接线端子扭力测试标准可能因产品类型、规格和用途而异。

　　双孔接线端子国家标准双孔接线端子是一种常用的电气连接器件，广泛应用于家用电器、工业设备等领域。

　　为了确保双孔接线端子的安全性和可靠性，国家对其进行了严格的标准规定，以保障用户的用电安全。

　　首先，双孔接线端子的国家标准主要包括外形尺寸、材料要求、电气性能、环境适应性等方面的规定。

　　在外形尺寸方面，国家标准规定了双孔接线端子的长度、宽度、高度等尺寸，以确保其能够与其他设备或部件正确连接。

　　在材料要求方面，国家标准对双孔接线端子所使用的材料进行了严格的规定，要求其符合特定的材料标准，以确保其耐高温、耐腐蚀等性能。

　　在电气性能方面，国家标准规定了双孔接线端子的额定电流、额定电压、绝缘电阻等参数，以确保其在电气连接中能够稳定可靠地工作。

　　接线）本标准等效采用国际标准IEC455（1988）《设备接线端子和特定导线线端的识别及应用字母数字系统的通则》。

　　1 主题内容与适用范围本标准规定了识别电器设备（以下简称设备）接线端子的各种方法，并制订了以字母数字系统识别设备接线端子和特定导线线端的通则。

　　本标准适用于设备（如电阻器、熔断器、继电器、接触器、变压器、旋转电机等）和这些设备的组合体的接线端子的识别标记，也适用于特定导线线端的识别。

　　必要时，这些通则对某些产品的详细应用和必要的辅助识别方法可在有关的标准中给出。

　　2 引用标准GB 4728 电气图用图形符号GB5465 电气设备用图形符号3 识别方法可采用下列一种或多种方法识别设备接线端子和特定导线 采用相关产品的标记系统来确定和识别设备接线端子或特定导线线端的实际或相对位置。
