铜接线端子、铜连接管技术规格书一、项目简介及使用地点：铜接线端子、铜连接管是电线电缆连接到电器设备上常用的连接件，井下及地面工作环境均适用。

　　二、货物名称及供货范围：三、主要部件（或设备）配置要求：产品应选用性能优良的原材料，保证产品优良的技术性能及良好的使用性。

　　四、设计、生产、制造、安装、检验检测所需资质文件：生产厂家必须有合格的企业资质。

　　五、货物使用环境及范围：1、使用环境：（1）环境温度：-20～45℃；（2）环境相对湿度：在40℃时小于等于50%，在20℃时小于等于90%；（3）使用地点：地面、井下2、使用范围：电线电缆与各种电器设备的连接。

　　六、货物适用标准：1、本产品性能符合GB/T 14315-2008等规定。

　　七、技术参数：1、材质与加工a.端头的材质采用GB/T 5231-2012中的TUoo牌号的无氧紫铜带。

　　b.铜产品表面可酸洗或镀锡，镀层应均匀，色泽一致，无脱皮;铝产品表面应经化学方法处理或抛光。

　　d.端头的加工用 a.条规定的紫铜带经冲压加工成端头，其压接部位应有倒角和压痕，接缝处进行焊接，压接圆管管口加工时应采取措施，不应有尖角、卷边。

　　2、外观和尺寸a.端头表面不应有毛刺、裂纹、泛点、发黑、起皮、焊料外溢或缺焊等缺陷；b.端头尺寸及公差应符合行业管理的产品图样要求；c.端头产品应有不易磨损和清晰的标记、商标或厂标及主要参数。

　　八、质量及验收要求：1、产品的生产、制造、检验等严格按照相关规范米乐 登录入口执行，确保产品合格，发货前应对产品进行性能试验，无误后方可发货。

　　2、产品到货时必须是全新的、性能参数合格的，并提供有正常使用所需的相应配件，随货应有详细的产品清单、产品合格证、检测报告、使用说明书等相关技术资料。

　　目前世界上最常用的线mm 单层板，PCB 接线端子和接插件的焊针长度至少应为 3.2mm ，以保证焊接质量。

　　••••如需镀金触点请联系额定电流基于额定导线截面和最少回路数尺寸图 P = 间距额定数据只是针对联接件本身，与其他元件之间的电气间隙和爬电距离应根据相应使用标准进行设计。

　　单芯线能直接插入，无须手把的辅助，但较小的电线可用手把打开夹子将电线夹紧；

　　无按键规格，使得高度可以大幅降低，退线时只要以一把起子压下即可轻易将电线取出；

　　接线方式极适合在通信系统、照明系统、监控系统与建筑布线中使用；各种接线方向，在狭小空间有利装配，可任意组合接点数量、操作方便，适用于高密度配线需求。

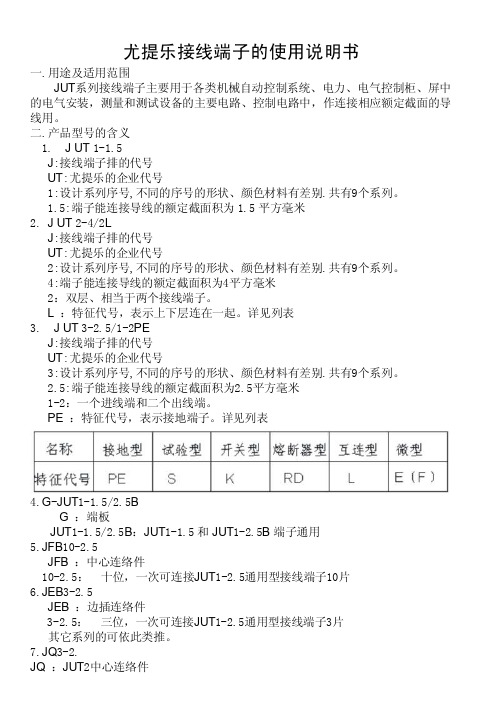

　　尤提乐接线端子的使用说明书一.用途及适用范围JUT系列接线端子主要用于各类机械自动控制系统、电力、电气控制柜、屏中的电气安装，测量和测试设备的主要电路、控制电路中，作连接相应额定截面的导线用。

　　二.产品型号的含义1. J UT 1-1.5J:接线端子排的代号UT:尤提乐的企业代号1:设计系列序号,不同的序号的形状、颜色材料有差别.共有9个系列。

　　1.5:端子能连接导线LJ:接线端子排的代号UT:尤提乐的企业代号2:设计系列序号,不同的序号的形状、颜色材料有差别.共有9个系列。

　　详见列表3. J UT 3-2.5/1-2PEJ:接线端子排的代号UT:尤提乐的企业代号3:设计系列序号,不同的序号的形状、颜色材料有差别.共有9个系列。

　　7.JQ3-2.JQ ：JUT2中心连络件3-2.5：三位，一次可连接JUT2-2.5通用型接线片三.端子的基本结构及材料1.JUT1结构JUT1-1.5 JUT1-10由压线框、导电片、螺钉、绝缘件米乐M6 m6米乐四大部分组成。

　　JUT1-1.5PE JUT16PE由压线框、导电片、铜脚、绝缘件四大部分组成。

　　LG高低位设计可提供多层布线，层与层之间的排列非常紧凑，且在垂直方向上错开半个针距，这种接线端子完全符合布局紧凑，节省空间的设计要求。

　　LG双层端子迎合了导线密集的趋势，端子上下层相互错开半个焊针针距，便于下层接线操作，通过拼接槽连接在一起，焊针距保持不变；LG 系列双层端子不带层间错位，特别适合安装在狭窄仪器内的印刷线路板上。

　　LG“大型”印刷线路板接线端子结构与“小型”的LG系列产品的区别仅在于尺寸，螺钉头直径较大，焊针间距6.35mm/7.6mm/9.5mm/10.0mm/10.16mm/12.7mm/15.0mm，可接入导线的最大截面也比相应的小型端子大。

　　LG大电流产品可以使相对大的电流与PCB板连接，2位和3位产品可以任意拼接组合，满足不同位数需求；对于这些大线径的导线而言，必须要考虑到导线拧紧的距离值；大电气间隙设计和响应隔板可以满足用户高电压接入要求。

　　LG系列线路板接线端子在电子工业中一直占有很重要的一席，现已成为印刷线路板的一个重要组成部分。

　　其结构和设计更坚固了接线方便和牢靠的螺钉连接等方面的特点;LG结构紧凑，链接可靠，有自身的优点；利用夹线体升降原理，保证接线可靠，接线容量大；焊脚与夹线体分成两部分，确保拧紧螺钉时的距离不会传至焊点而损伤焊点；外壳结实牢靠，针距精确。

　　接线端子产品目录接线端子是一种用于连接电线的电气连接器件，它广泛应用于电气设备、电子设备以及各种控制系统中。

　　接线端子能够提供可靠的电气连接，确保电流传输的安全稳定，因此被广泛应用于电力供应、通信、汽车、家电等领域。

　　本产品目录将介绍多种常见的接线端子产品及其特点，以便用户更好地了解和选择适合自己需求的产品。

　　该类型的接线端子适用于需要频繁更换或维修的场合，比如电气设备的控制系统、家电等。

　　二、螺杆式接线端子螺杆式接线端子是一种通过旋转螺杆来夹紧电线的接线方式。

　　该类型的接线端子可按照电流容量不同分为多个系列，以满足不同工作条件下的需求。

　　它具有灵活性好、可扩展性强的特点，适用于需要复杂布线和大规模系统的场合。

　　TB接线端子选型手册本图册主要包含TB1-15A/2-20线A及相关连接附件.概述TB接线端子是指从日本、台湾引进的一款接线端子产品，其凭借体积小、接线直观、价格便宜的优势迅速得到市场接纳，目前已被广泛应用于变压器、电梯、机械控制等众多电气控制行业。

　　通过市场调研，目前市场上普通型TB接线端子结构不合理，质量低劣，用户无法购买到质米乐 登录入口量上乘的TB接线端子。

　　联捷自主研发出具有知识产权的升级版TB1接线端子，针对原有的产品弊端进行改进和提升。

　　迎合中国米乐M6 m6米乐制造2025升级，抛弃成本制造业的低价模仿，贡献出自身应有的力量与智慧。
