如今接线端子排是用于连接线路的一种电器连接器，起着信号（电压电流）传导的作用，且还能让接线显得美观，便于日后维护。那么对于新手来说怎么看端子排接线图，下面置恒卓能小编就为大家简单介绍一下。

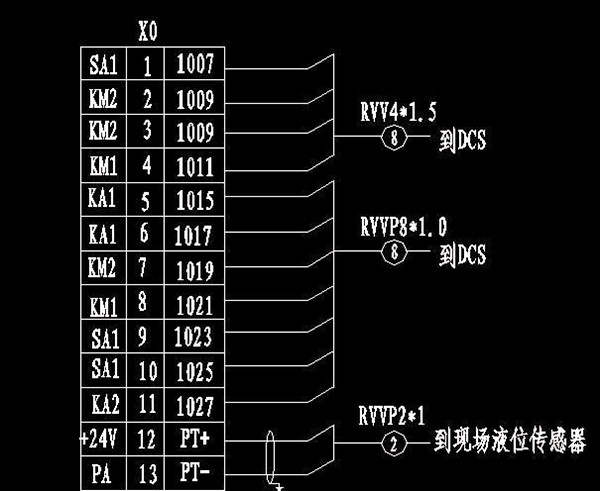

　　接线端子排，一般而言用数字英文，或拼音字米乐M6 米乐平台母数字的方式，来标注其型号、尺寸和端点数量，也有用于表明接线端口，如下图所示：

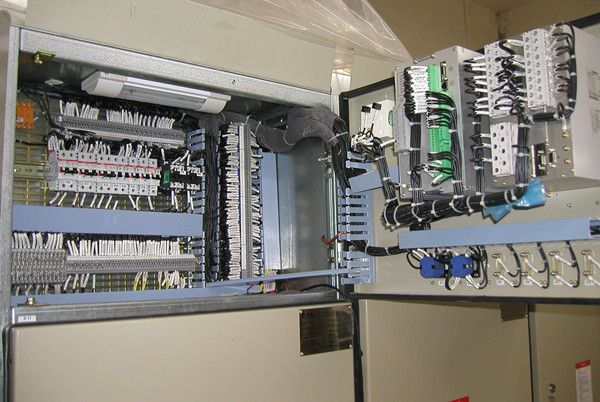

　　2、左列SA控制开关、KM接触器、KA继电器，24v电源，PA是输入端。

　　3、右列1007-PT-是线代表屏蔽线平方线、终到DCS控制系统；RVVP2*1代表屏蔽线两颗一平方线到液位传感器（有正负端）。

　　4、传感器是输入线号，其他信号可能是反馈给DCS，也有可能是DCS驱动执行和指示。

　　接线端子排的单位是“位”，一个接线“位”。一般而言所谓的表格就是接线端子的序号，这些序号在不同的运用场合有不同的定义。“节”和“位”是一样的意思，叫法不同而已。“组”是由“节”组成的。一般而言的端子有2位、3位、4位、6位、12位等等，这是按数量分的。按容量分有：10A、20A、40A等等。电力电子配接线中，凡屏内设备米乐M6 米乐平台与屏外设备相连接时，都要通过一些专门的接线端子，这些接线端子组合起来，便称为端子排。
