朋友们大家好我是大俵哥，整理了一些常见的电工实物接线图。有网上找的一些老图，也有最近我画的一些新图，都是非常实用的一些电路，非常适合新手朋友练习或者参考。其中包含：家庭照明电路、电动机控制电路，电子电路等。话不多说，直接上干货。

　　这个我加了一个热过载继电器，另外配了米乐 登录入口原理图，新手朋友不会看图接线的，这个拿去练手。

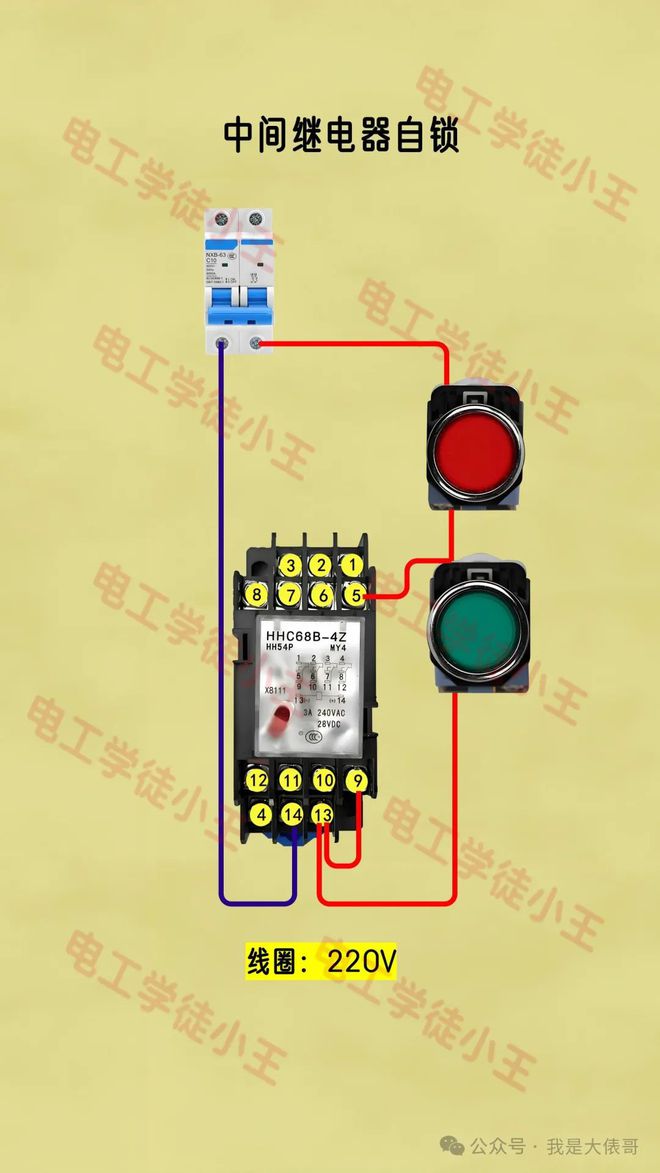

　　中间继电器自锁电路，和接触器自锁一个原理，都是启动按钮并联常开触点，然后再加个自锁线。

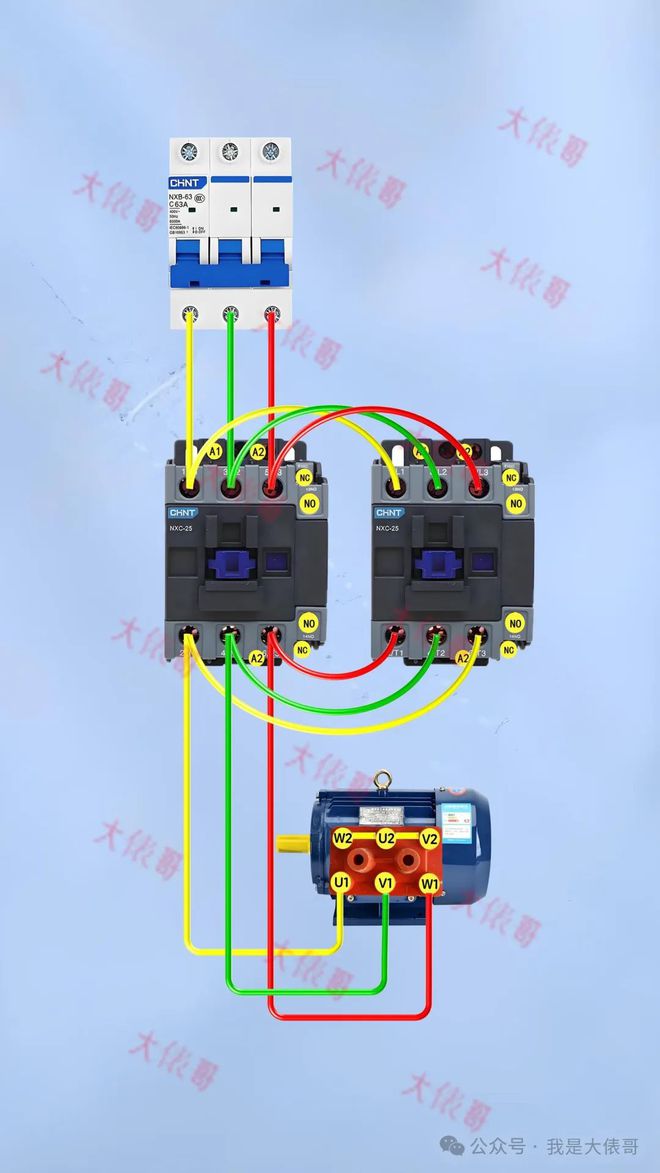

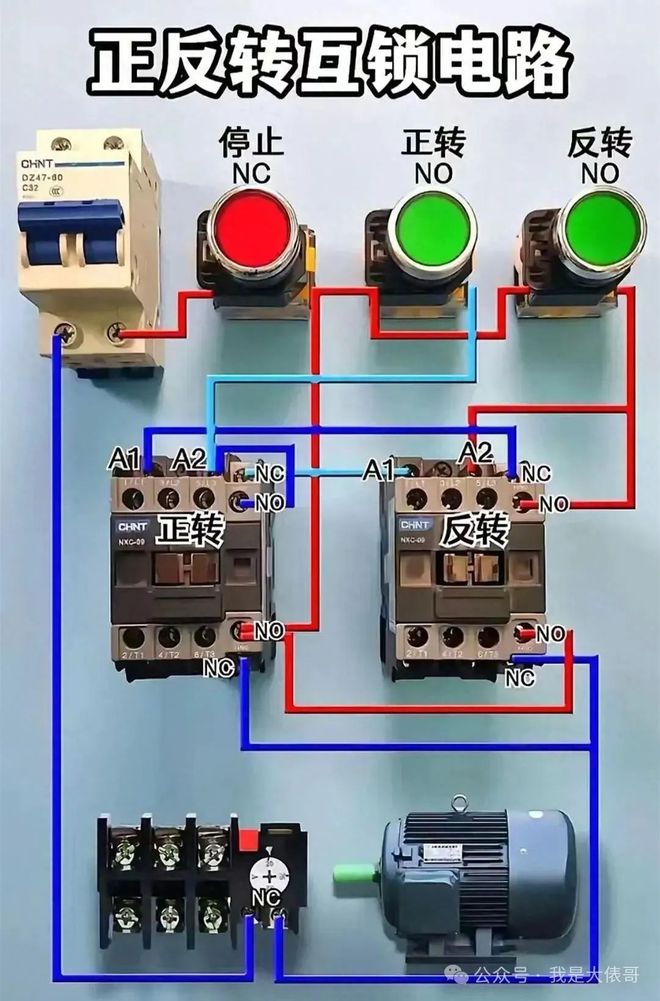

　　正反转控制电路：也就是我们说的两个接触器互锁，这个是用的零线一边互锁。都一样，也可以从火线一边互锁，这里面正反转接触器都有自锁。

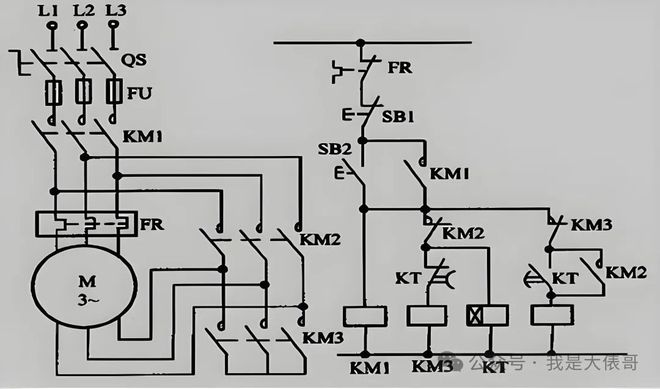

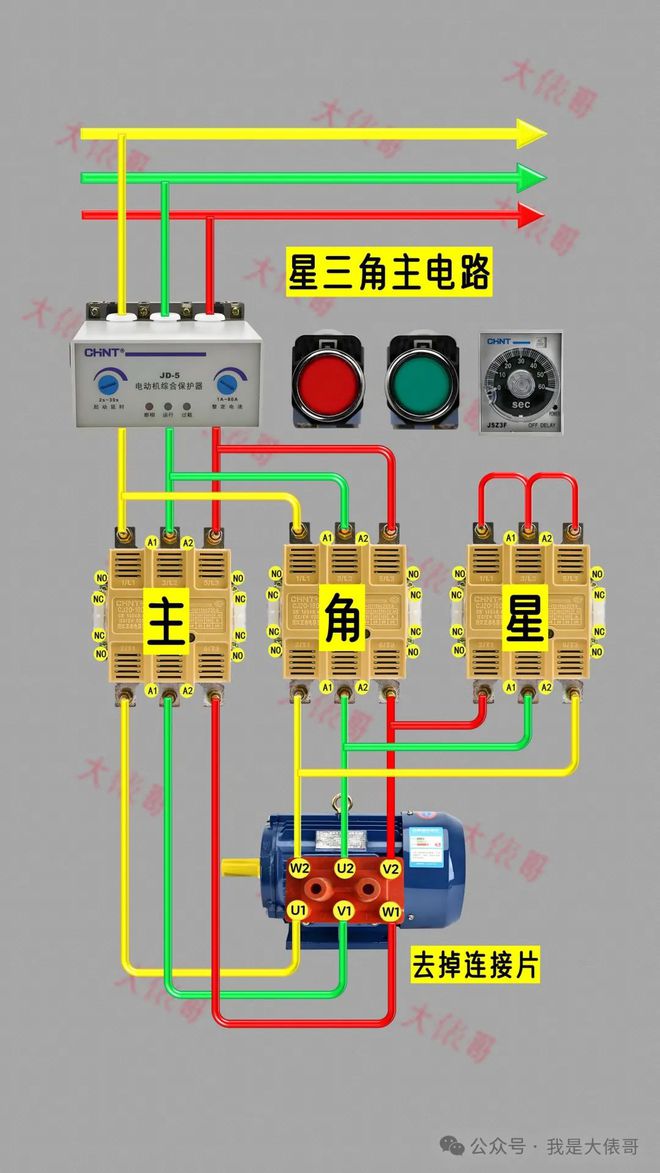

　　这是个星三角的原理图，多加的一张，这不是实物哦，新手朋友可以拿去练习看图接线。

　　三个交流接触器互锁，用的不多，可以了解一下，三个按钮同时按下，只有一个接触器可以吸合。

　　时间继电器的接线是线圈接电源，接线的时候注意线圈的工作电压，不要搞错了。

　　时间继电器的2种接线，一个是通电延时启动一个是通电延时停止。我用的是两组延时触点，大家也可以只用一组控制火线的通断。

　　中途开关有两种，如果接的少，买个6孔的就行，多了一组跳线。如果接的比较多，最好买新款的4个孔的，不用跳线，省事不少。

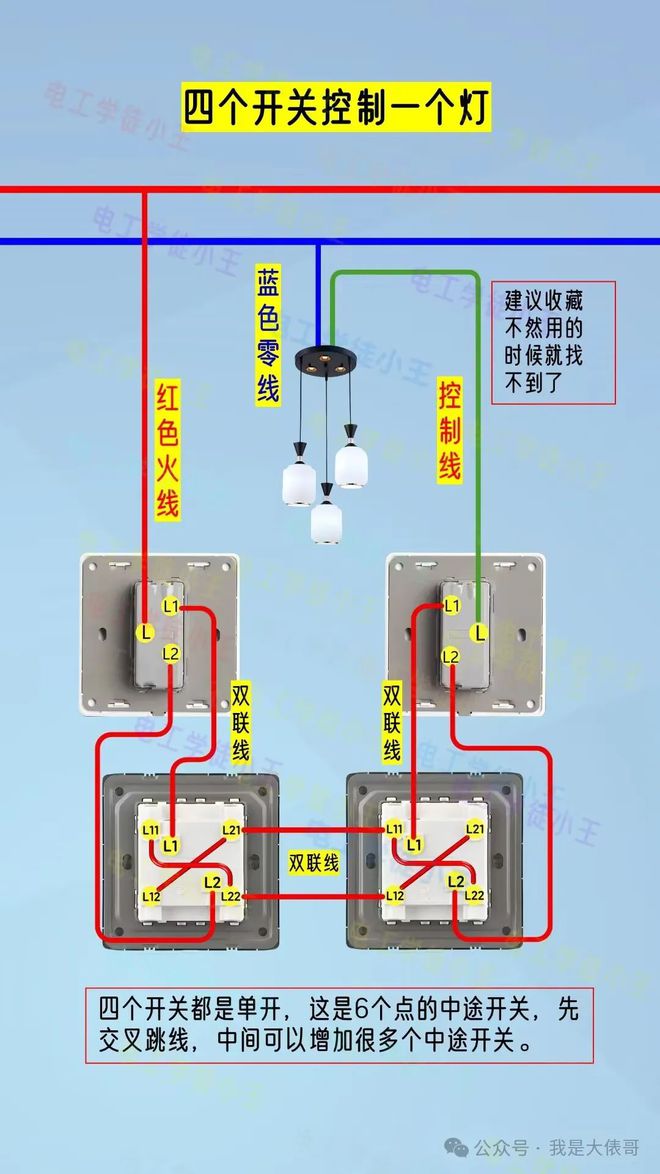

　　接到四个开关控制一个灯也就到头了，看懂了这个电路，100个开关你都能加上

　　这俩都是多开单控，说白了，浴霸开关的接线就是个五开单控，比较一下，看看是不是？

　　图片比较多，我尽量分了类，还是有点乱，大家挑自己需要的图拿即可。个别的高清图我加了水印，但是不影响观看。因为最近画的图，有的人拿去直接全屏换上了自己的水印，我很郁闷，有的一个图要画半个小时，也希望大家支持原创作者。大俵哥和电工小王都是我，这点不用怀疑。
