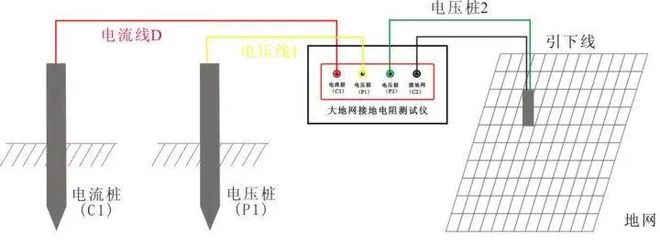

四极法测量时，从地网的地桩上引出二根连接线分别接到接地电阻测试仪的电压极P2、接地网C2两接线柱，然后按测量操作步骤进行测试。四极法测量时仪器会自动消除接线误差。

　　在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线倍以上。

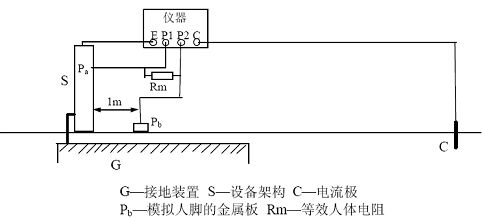

　　用导线将接地电阻测试仪面板的C 端子与电流极可靠连接。再用导线将接地电阻测试仪的E 端子接至被试设备的架构。

　　接地电阻测试仪的P1 端子接至设备架构上的Pa 点，Pa 距地面高度为1.8 米。接地电阻测试仪的P2 端子接至模拟脚的电极Pb,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。电极中心距设备边缘距离为1 米。

　　接地电阻测试仪P1 与P2 端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通接地电阻测试仪电源，选择执行“接地阻抗测量”，再设置好测试电流，接地电阻测试仪开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。

　　上述测量中，若接地电阻测试仪电压输入端不并联等效人体电阻Rm，则所得结果为接触电位差。

　　在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线倍以上。

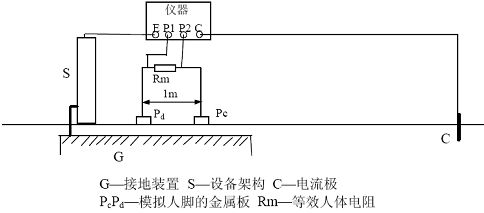

　　用导线将接地电阻测试仪面板的C 端子与电流极可靠连接。再用导线将接地电阻测试仪的E 端子接至设备的接地引下线。

　　接地电阻测试仪的P1、P2端子分别接至模拟人脚的电极Pc、Pd,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。两电极中心距离为1 米。

　　接地电阻测试仪P1与P2端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通接地电阻测试仪电源，选择执行“接地阻抗测量”，设置好测试电流，接地电阻测试仪开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。

　　式中Is 为被测接地装置内系统单相接地故障电流。上述测量中，若接地电阻测试仪电压输入端不并联等效人体电阻Rm，则所得结果为跨步电位差。

　　使用接地电阻测试仪，可以采用单极法或者四极法来测量土壤电阻率。下面以四极法为例来说明。测量土壤电阻率的米乐 登录入口接线 四极法测量土壤电阻率接线图

　　图中，a 为电流极与电位极的间距，b 为两电位极的间距，h 为电极埋设深度。当a=b 时即为温纳法。为了计算方便，请让电极间距a、b 远大于埋设深度h,一般应满足a、b10h。

　　测试电极宜采用直径不小于1.5cm 的圆钢或25mm×25mm×4mm 的角钢，其长度均不小于40cm。
