充电头网拿到了戴尔一款12V电脑电源，这款电源由光宝科技代工，具备80PLUS铜牌转换效率。电源总输出功率为290W，支持100-240V宽电压输入，待机输出电压和输出电压均为12V。其中电源分为两路12V输出，分别支持14A和16A输出。

　　这款电源为标准台式机电源尺寸，内置风扇用于散热。电源输出线pin组合。电源输入侧设有自检按钮和指示灯，用于检测电源是否正常。下面就带来戴尔这款电脑电源拆解，一起看看内部的方案和用料。

　　看完了戴尔这款电脑电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

　　散热风扇来自悦伦，型号D80SH-12，为8025风扇，规格为12V0.3A。

　　PCBA模块正面一览，左侧为按键和指示灯小板，右侧为风扇占位。在风扇占位下方设有保险丝，压敏电阻，安规X2电容，共模电感，NTC热敏电阻和整流桥。右侧设有薄膜滤波电容，PFC升压电感和高压滤波电容。

　　在高压滤波电容左侧的散热片为PFC开关管，PFC整流管和LLC开关管散热。左下角为输出滤波电容和滤波电感，散热片为肖特基整流管散热，中间位置为变压器、谐振电容和待机电源芯片，变压器上方为驱动变压器，驱动变压器上方为待机电源变压器。

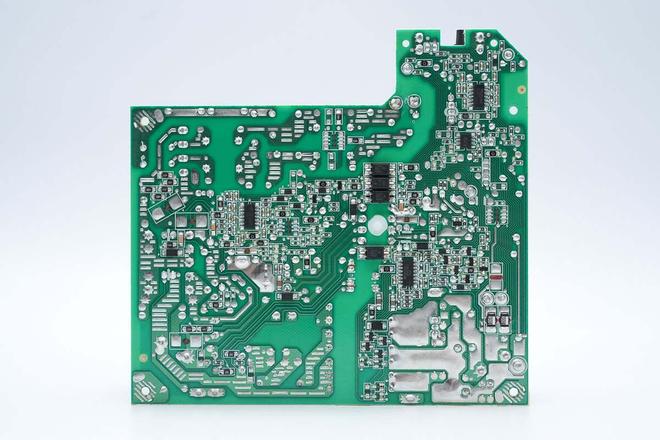

　　PCBA模块背面左侧设有PFC控制器，右侧设有LLC控制器，电压比较器和管控芯片，在初次级之间设有四颗光耦。对应大电流走线大面积露铜加锡，增强载流。

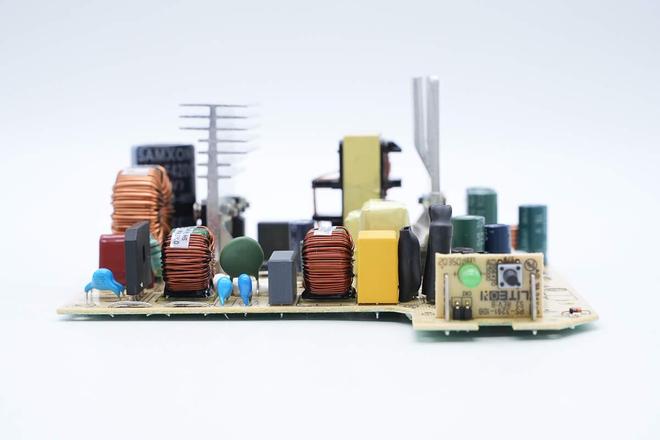

　　PCBA模块输入端一览，右侧小板焊接指示灯和按钮开关。后面焊接保险丝，压敏电阻。向左依次焊接两级安规X2电容和共模电感，还焊接NTC热敏电阻和整流桥。

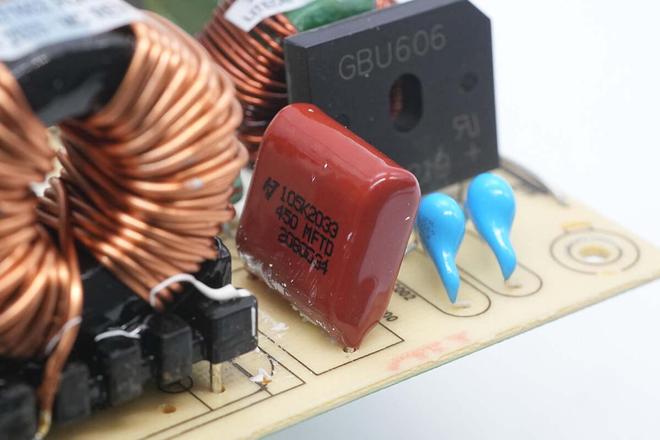

　　整流桥来自光宝，型号GBU606，规格为6A 600V，采用GBU封装。

　　右侧的散热片固定PFC开关管，PFC整流管和两颗LLC开关管，中间为变压器和谐振电容，左侧散热片固定肖特基整流管，左侧设有滤波电解电容和滤波电感。

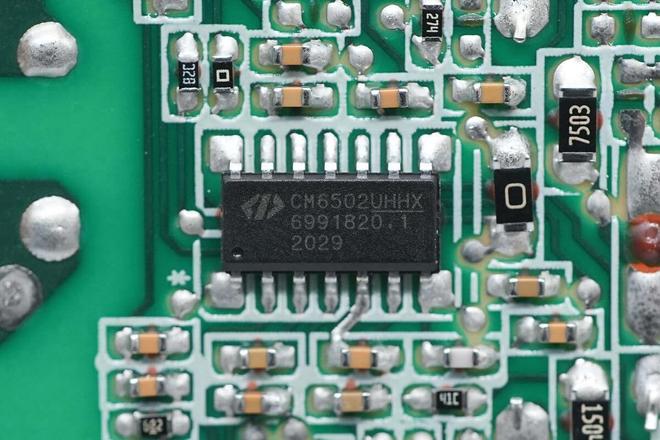

　　PFC控制器来自虹冠，型号CM6502UHHX，这是一颗EPA/90+ZVS-Like PFC控制器，专为全负载和轻负载下的高效电源设计，采用SOP14封装。

　　PFC整流管来自瑞能，型号BYC8X-600P，为超快恢复二极管，规格为600V 8A，采用TO220F封装。

　　LLC控制器来自虹冠，型号CM6901，是一颗次级侧的LLC+同步整流二合一控制器，通过隔离变压器来驱动初级开关管，并具备同步整流控制信号输出，采用SOP16封装。

　　谐振电容来自华容，为MP3S系列聚丙烯薄膜电容，规格为0.056μF630V。

　　肖特基二极管来自意法半导体，型号STPS30L45CT，规格为30A 45V，采用TO220AB封装。

　　管控芯片来自伟诠，型号WT7578T，具备三个电压通道，用于12V过压欠压保护，两个自动校准电流通道，一个不支持米乐M6 m6米乐自动校准的电流通道用于过电流保护，采用SOP14封装。

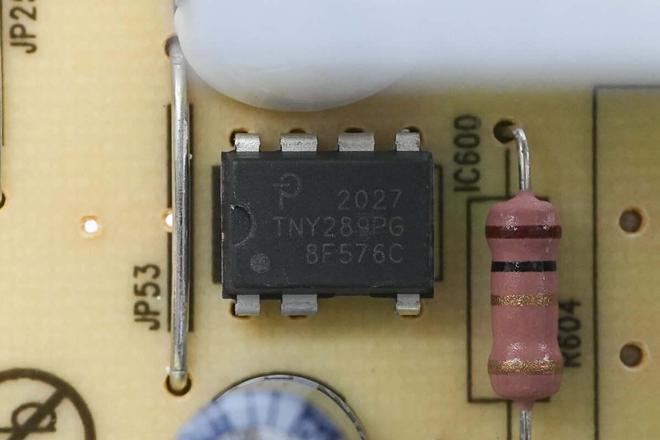

　　待机电源芯片来自PI，为TinySwitch-4系列，型号TNY289PG，内部集成725V耐压开关管，支持32W输出功率，采用DIP-8C封装。

　　戴尔这款台式机电源为光宝科技代工，具备80PLUS铜牌认证。电源为自带输出线V输出分为两组输出线A输出。电源内部设有风扇，在输入端面板设有自检按钮和指示灯，方便检测电源是否正常运行。

　　待机电源使用PI TNY289PG集成电源芯片，并使用伟诠WT7578T进行输出过压和过流保护。电源米乐M6 m6米乐内部电解电容来自三信、辉城品牌。开关管均设有散热片，并设有散热风扇加强散热。内部元器件均为知名品牌，做工用料扎实可靠。
