本期拆解的是艾默生一款1725W开关电源模块，这款电源模块输出电压为12.3V，支持100-240V宽电压输入，当输入电压在100-127VAC时，输出功率为950W，输入电压为200VDC时输出功率为1400W，输入电压为200-240VAC时，达到标称输出功率1725W。

　　电源采用长条形金属外壳，内部设有散热风扇。电源输入端设有把手，指示灯和品字输入插座，输出端设有供电连接器，采用PFC+正激架构。下面充电头网就带来艾默生这款电源模块的拆解，一起看看内部的方案和用料。

　　看完了艾默生这款开关电源模块的外观展示，下面就进行拆解，一起看看内部的方案和用料。

　　拆下输入滤波小板，小板下方焊接保险丝和滤波电感，上方焊接安规X2电容，共模电感和安规Y电容，输出端设有连接片和压敏电阻。

　　散热风扇来自台达，型号GFC0612DS，规格为12V 1.92A，中国制m6米乐官网 米乐M6平台入口造。

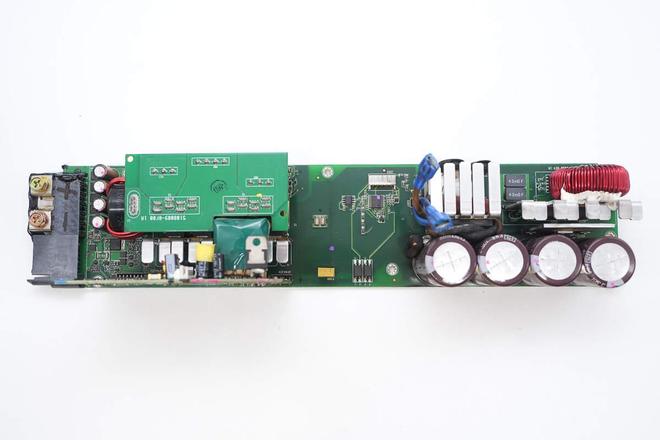

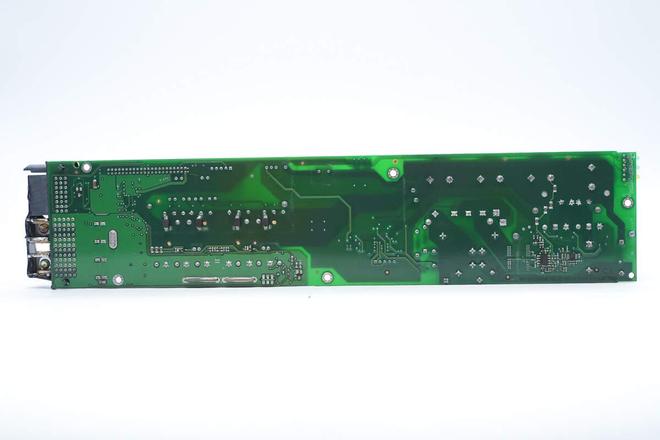

　　PCBA模块正面一览，右侧为PFC电路，设有整流桥，PFC开关管，PFC整流管，PFC升压电感和高压滤波电容。左侧设有正激变压器，控制小板，辅助电源小板，滤波电感和滤波电容以及输出连接器。

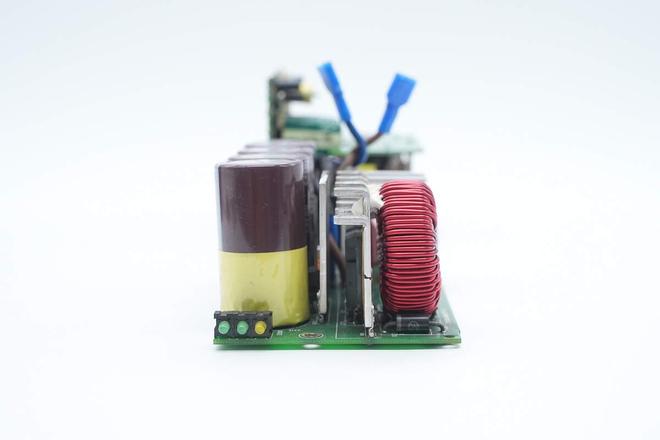

　　电源输入端设有指示灯，高压滤波电容，PFC开关管，PFC整流管和PFC升压电感。

　　软启动继电器来自宏发，型号JQX-115F/012-1HS3B，内置一组常开触点，触点容量为16A 250V，线V。

　　PFC控制器来自英飞凌，型号ICE2PCS01G，运行在CCM模式，支持宽VCC供电电压，外部环路补偿提升灵活性，具备输出过电压保护和开环保护，采用DSO-8封装。

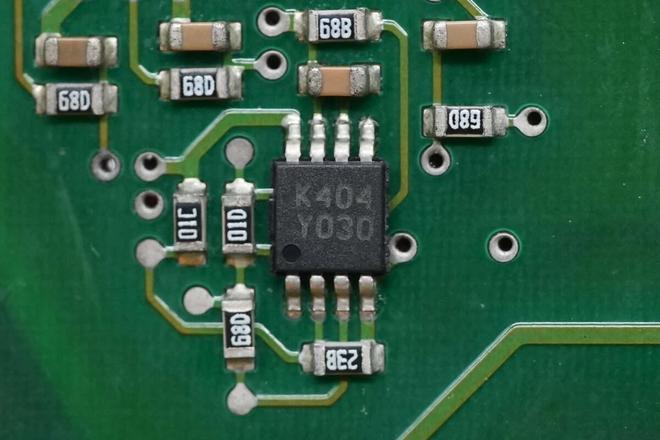

　　双运放来自意法半导体，丝印K404，型号LM358AST，为通用双路运算放大器，用于PFC电流采样放大，采用MiniSO8封装。

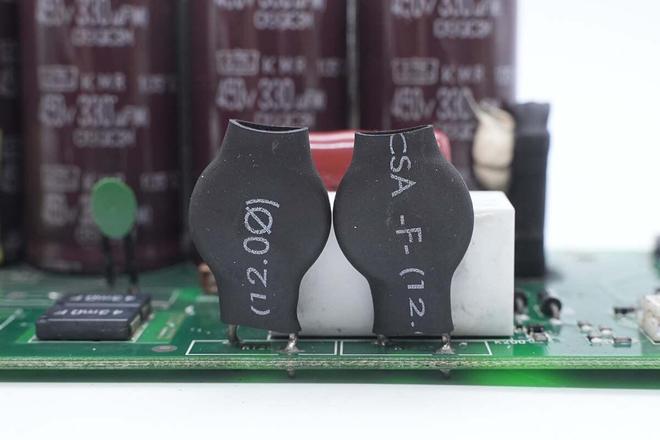

　　高压滤波电容来自贵弥功，为KMR系列小型化电解电容，规格为450V330μF。

　　稳压芯片来自安森美，丝印8L05A，型号MC78L05A，支持30V输入电压，输出电压5V，输出电流100mA，采用SOIC-8封装。

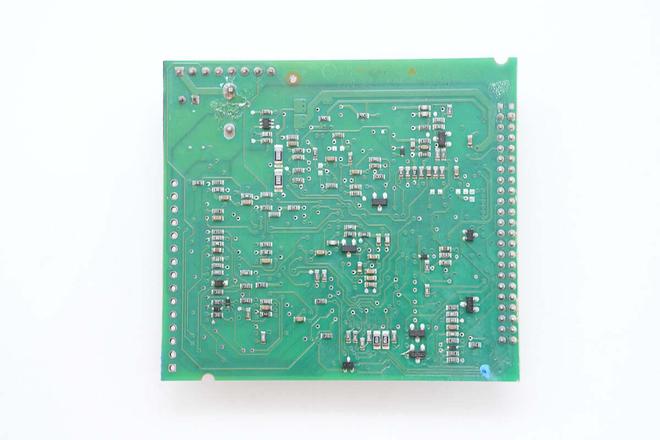

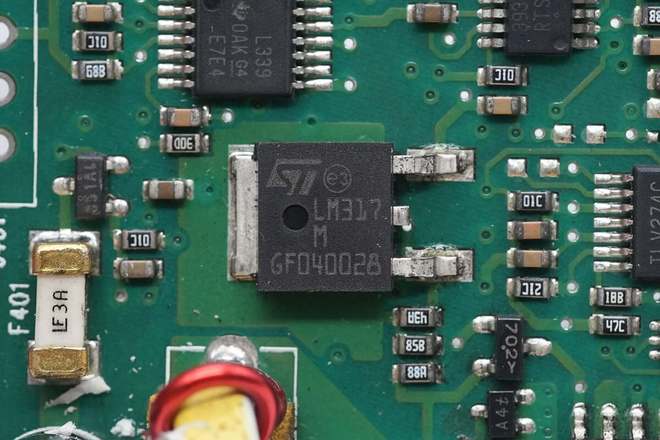

　　控制小板设有MCU，电源主控芯片，运放，电压比较器和稳压芯片以及与非门等。

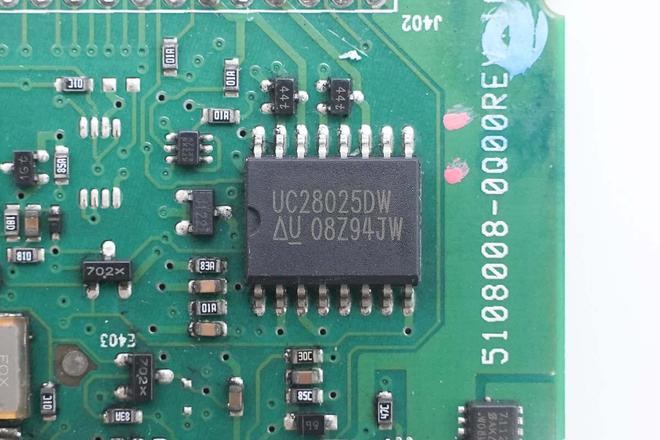

　　电源主控芯片来自德州仪器，型号UC28025，为经济型双端高速PWM控制器，具备双路交替输出，芯片支持峰值电流模式，平均电m6米乐官网 米乐M6平台入口流模式和电压模式控制，支持1MHz开关频率，采用SOIC16封装。

　　存储器来自意法半导体，型号M24C32WP，容量为4KB，采用SO8封装。

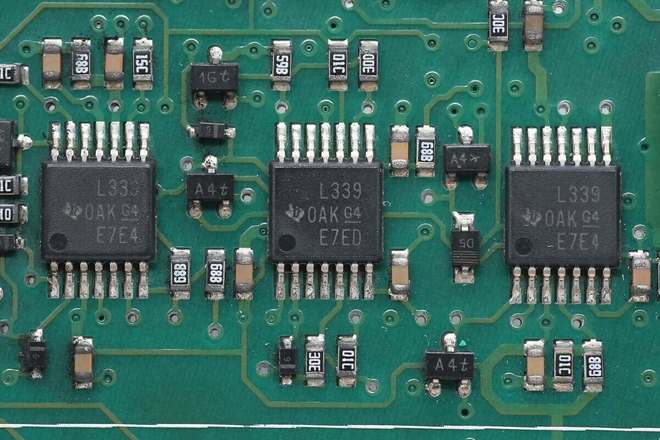

　　电压比较器来自德州仪器，型号LM339，为四路差分比较器，采用TSSOP14封装。

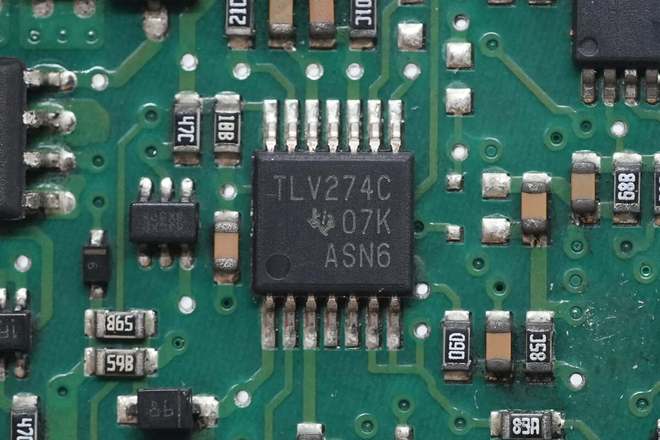

　　运放芯片来自德州仪器，型号TLV274C，为轨对轨输出四路运算放大器，采用TSSOP14封装。

　　与非门芯片来自安世，丝印HC00，型号74HC00，为四路2输入与非门，采用TSSOP14封装。

　　缓冲器芯片来自安世，丝印HCT125，型号74HCT125，为四路缓冲器，具备三态输出，采用TSSOP14封装。

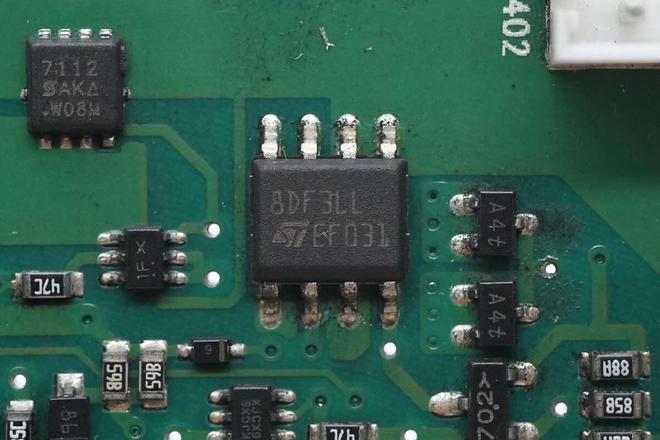

　　开关管来自意法半导体，型号STS8DNF3LL，为双NMOS，耐压30V，导阻17mΩ，采用SO-8封装。

　　超快恢复二极管来自意法半导体，型号STTH3R06U，规格为3A 600V，采用SMB封装。

　　同步整流管来自英飞凌，型号IRFSL3206，NMOS，耐压60V，导阻2.4mΩ，采用TO-262封装。

　　驱动器来自德州仪器，型号UCC27424，是一款具备4A输出电流的双通道栅极驱动器，用于驱动同步整流管，采用VSSOP8封装。

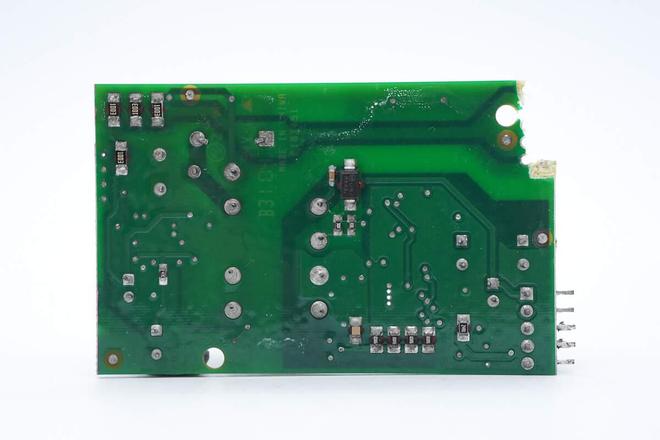

　　辅助电源小板右侧设有初级开关管，电源芯片，中间位置设有变压器，左侧设有同步整流管和滤波电容。滤波电容缠绕胶带加强绝缘。

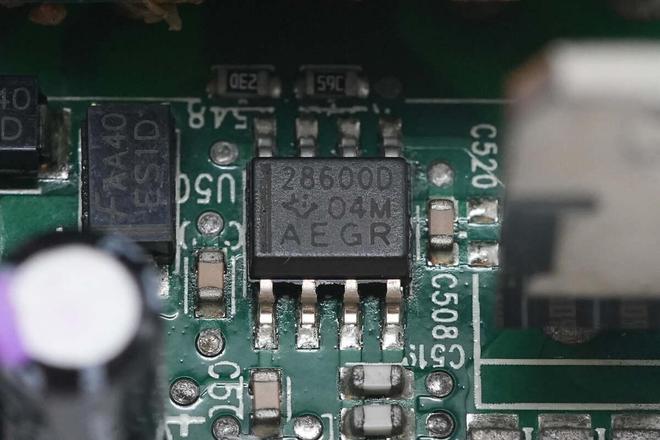

　　电源主控芯片来自德州仪器，型号UCC28600，是一颗准谐振反激控制器，具备绿色环保模式，采用SOIC8封装。

　　辅助电源开关管来自意法半导体，型号STP10NK80Z，NMOS，耐压800V，导阻780mΩ，采用TO-220封装。

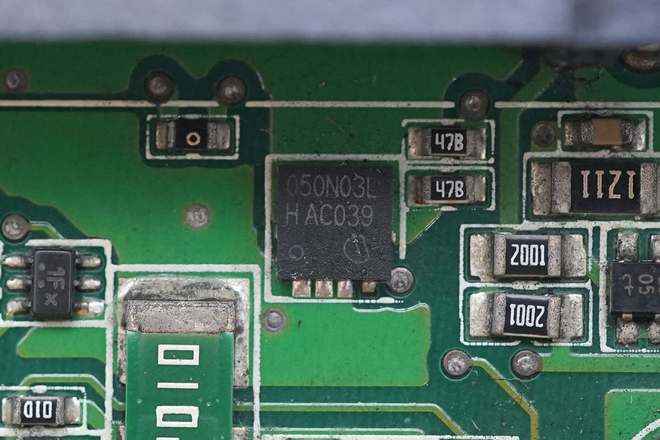

　　用于供电控制的开关管来自英飞凌，型号BSC050N03LS G，NMOS，耐压30V，导阻5mΩ，采用S3O8封装。

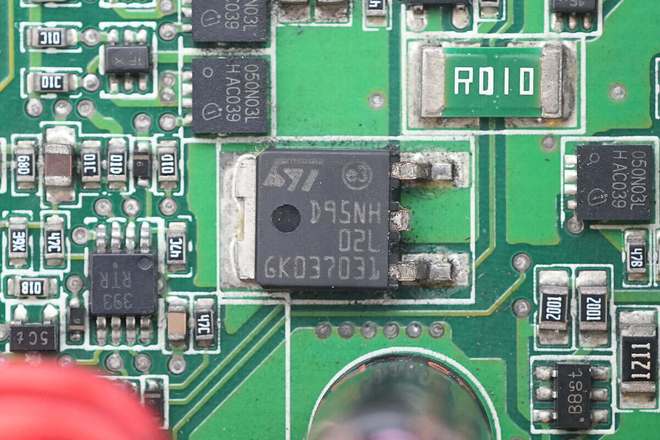

　　用于供电控制的开关管来自意法半导体，型号STD95NH02L，NMOS，耐压24V，导阻3.9mΩ，采用DPAK封装。

　　艾默生这款开关电源模块型号为7001490-J000，电源模块支持100-240V宽范围输入电压，输出电压为12.3V，额定输出功率为1725W。模块输入端设有品字插座，指示灯和脱扣把手，输出端设有连接器供电。在模块内部设有散热风扇，两端均设有散热孔用于空气流通。

　　充电头网通过拆解了解到，艾默生这款1725W电源模块采用PFC+正激架构，PFC控制器采用英飞凌ICE2PCS01G，搭配使用英飞凌IPW60R125CP开关管和意法半导体STTH8R06D整流管。正激采用德州仪器UC28025控制器，搭配使用英飞凌IPI60R199CP开关管和IRFSL3206同步整流管。

　　电源模块中间位置设有散热风扇，两侧分别为PFC电路和正激电路。其中内部还设有控制小板和辅助电源小板，内置微芯科技和瑞萨MCU进行电压电流和功率采集。滤波电容全部采用日系品牌，功率器件也采用国际一线品牌。同步整流管焊接到铜板进行散热，提升导热效率。电源内部做工扎实，用料可靠。
