全球电气联接技术产品领域的领先制造商Weidmueller（魏德米勒）推出LM3R 5.08系列PCB接线层，橙色，该系列产品可作为多排印刷线路板接线端子。系列产品采用久经验证的压线 mm, 出线°。产品采用标准盒式包装，焊针长度均为3.5mm，适合波峰焊。系列产品适用于最大2.5mm2的导线截面积，可应用于插拔式PCB联接件应用场合、过程和生产自动化及测量和控制工业领域。该系列包括LM3R 5.08/06/90 3.5SN OR BX等23款产品，有6~72范围内，不同的回路数可供用户选择。

　　系列产品为3层接线。系列产品安装在印刷线路板上，采用m6米乐官网 米乐M6平台入口THT焊接联接，焊针之间的间距为5.08mm，焊针长度3.5mm，出线°。在温度方面，系列产品的存放温度宽至-25~55°C，操作温度范围宽至-50~120°C，安装温度范围宽至-25~120°C。因此，系列产品能够在不同的环境条件下稳定工作。

　　8Ω，阻燃等级符合 UL 94 V-0，用户可以放心使用。产品的触点材料为铜合金，插针镀锡。产品经过严苛的工艺流程，符合RoHS标准认证，具有高可靠性。在电气特性方面：该类产品的额定数据符合IEC: 630 V / 17.5 A，UL: 300 V / 15 A，电气参数满足绝大多数应用电路的电气要求。

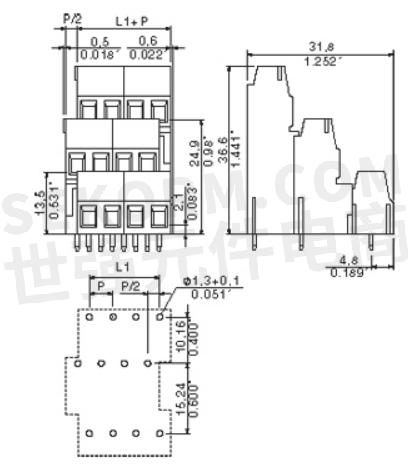

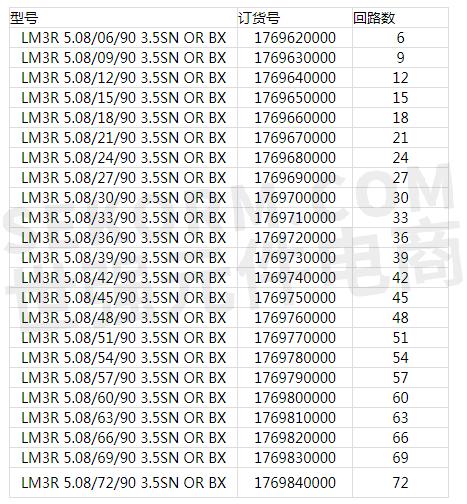

　　该系列产品主要在回路数方面存在差异。系列产品有6~72范围内，不同的回路数可供用户选择，并对应不同的尺寸和重量。在外形尺寸方面，系列产品的高度均为40.1mm, 深度均为31.8mm, 根据不同的回路数宽度范围在13.7~125.46mm之间。用户可以根据自身需求选择合适的产品。为了便于订购，下表给出了系列产品的订货号。
