　　铰接油缸行程位移传感器工作时，电子信号和处理系统发给磁致波导钢丝激励脉冲电流，该脉冲电流将产生一个围绕波导钢丝的旋转磁场。位置磁铁也产生一个固定的磁场。根据Widemanm效应，金属随其瞬间变形产生波导扭曲，使波导钢丝产生磁致弹性米乐M6 m6米乐伸缩，即形成一个磁致旋转波。磁致旋转波的传播速度恒定。旋转波沿着波导钢丝以一定的速度向两边传播。当它传到波导钢丝一端的波检测器时被转换成电信号，通过测量磁致旋转波从位置磁铁传到波检测器的时间就能确定位置磁铁和波检测器之间的距离。这样，当俩部件产生相对运动，通过磁致旋转波位移传感器就可以确定被测部件的位置和速度。

　　铰接油缸行程位移传感器分辨率是可感受到的被测量的zui小变化的能力。也就是说，如果输入量从某一非零值缓慢地变化。当输入变化值未超过某一数值时，传感器的输出不会发生变化，即传感器对此输入量的变化是分辨不出来的。只有当输入量的变化超过分辨率时，其输出才会发生变化。常传感器在满量程范围内各点的分辨率并不相同，因此常用满量程中能使输出量产生阶跃变化的输入量中的zui大变化值作为衡量分辨率的指标。上述指标若用满量程的百分比表示，则称为分辨率。分辨率与传感器的稳定性有负相相关性。

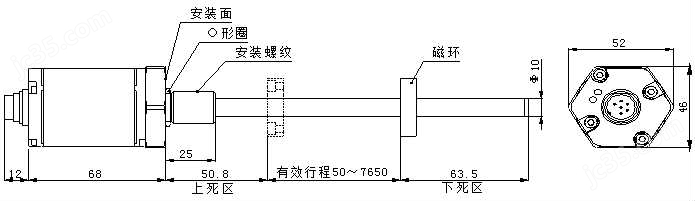

　　输出控制器开始信号及位置磁铁信号，二者的时间间隔与位置磁铁的位移成正比。时间的测量控制由控制器计算完成，并转换为位移值。耐压外管尺寸及安装说明

　　RH系列耐压外管，铝型材电m6米乐官网 米乐M6平台入口子仓，专为液压系统使用设计的，内置于液压缸内部，耐压可达34MPa连续（69MPa峰值）。安装螺纹规格M18×1.5、M20×1.5或3/4”-16 UNF-3A。

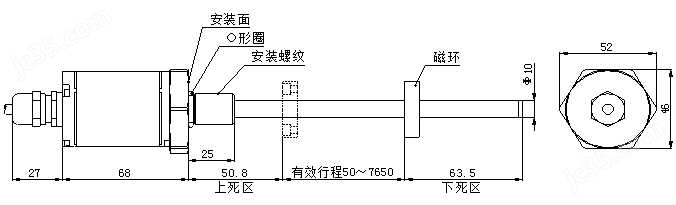

　　注：图中所示的上下死区表示传感器在该区域内的输出值为零或者不可靠，本传感器的上下死区值分别为：50.8和63.5mm，该值可以根据客户要求作出适当修改，可在订货时跟我司销售或者技术特别提出。

　　铝型材外置结构尺寸及安装说明RP铝型材外置安装结构，适用于一般机械，安装方便，易于维护。

　　离线性能测试方法:对位安装被校磁致伸缩位移传感器在磁致伸缩位移传感器离线性能测试装置上;根据被校磁致伸缩位移传感器的型规将预置滑块移动到有效位置确定开启行程;通过气缸气源接入口输入规定的开启行程工作气源压力，使磁环单元移动;确认传感器上显示的开启行程指示在有效区间内；在开启行程动作下确认磁致伸缩位移传感器输出电流;若电流输出值超出精度范围，对被校磁致伸缩位移传感器内的零位调整单元进行调整;若电流输出值在开启行程精度范围内，根据被校磁致伸缩位移传感器的型规将另一块预置滑块移动到有效位置达到全工作行程;通过气缸气源接入口输入规定的全工作行程工作气源压力，使磁环单元移动；确认传感器显示的全工作行程指示在有效区间内；进行全工作行程动作下磁致伸缩位移传感器输出电流的确认;若电流输出值超出全工作行程精度范围，对被校磁致伸缩位移传感器内的幅度调整单元进行调整;若电流输出值在全工作行程精度范围内，记录测试动作参数;磁米乐M6 m6米乐致伸缩位移传感器离线性能测试步骤结束。
