　　数字式常州磁致伸缩位移传感器包括：测杆，顶部为测杆底座，测杆底座以下部分为一中空管，该中空管内有波导丝；磁环，其内装有*磁铁，该磁环套装于测杆的中空管上；电子仓，固定安装于测杆底座上方；电缆连接器，安装于电子仓的顶部。我司产品在不改变测量精度的前提下，可替代RS-485磁致伸缩位移传感器，解决RS-485位移传感器使用在施工不规范现场或非手拉手式总线拓扑方式时故障较多，维护成本高的问题。

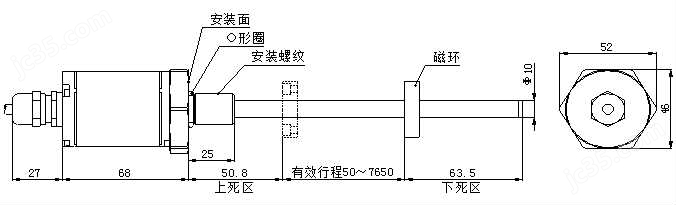

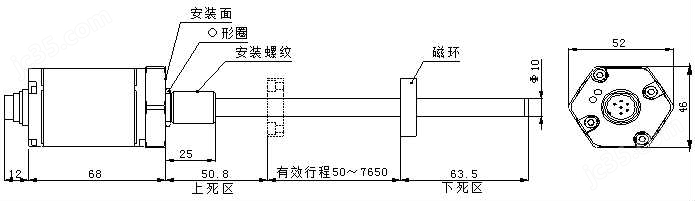

　　输出控制器开始信号及位置磁铁信号，二者的时间间隔与位置磁铁的位移成正比。时间的测量控制由控制器计算完成，并转换为位移值。耐压外管尺寸及安装说明

　　RH系列耐压外管，铝型材电子仓，专为液压系统使用设计的，内置于液压缸内米乐M6 m6米乐部，耐压可达34MPa连续（69MPa峰值）。安装螺纹规格M18×1.5、M20×1.5或3/4”-16 UNF-3A。

　　注：图中所示的上下死区表示传感器在该区域内的输出值为零或者不可靠，本传感器的上下死区值分别为：50.8和63.5mm，该值可以根据客户要求作出适当修改，可在订货时跟我司销售或者技术特别提出。

　　铝型材外置结构尺寸及安装说明RP铝型材外置安装结构，适用于一般机械，安装方便，易于维护。

　　，包括微控制单元、激励电米乐 登录入口路、波导丝、感应线圈、信号处理电路和转换电路，微控制单元实现激励信号的输出、脉冲信号的捕获，接收启动计时信号和停止计时信号，并计算出以上两个信号的时间差；所述的激励电路输出周期窄脉冲信号，发送启动计时信号；波导丝产生磁致伸缩效应；感应线圈产生回波信号；信号处理电路用于回波信号的放大、滤波与整形；转换电路输出模拟量信号。它简化了电路硬件设计，增强了抗*力。

　　波导管是整个装置核心部分，它是由铁磁材料做出的测量轨道和内部装设的波导丝及末端的阻尼元件等部分组成。外部铁磁测量轨道出现故障，一般为安装变形或划伤断裂，这些故障点可以很直观发现，但现地检查未见异常所以可排除故障发生的可能。波导管内部装有波导丝，波导丝的材质为铁镍合金，材质特性较脆，输出形式/工作电压：4～20MADC/+24VDC10%。
