导轨式多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型导轨式电能表。该仪表采用 LCD 显示，并具有电能脉冲输出功能；它集计量、费控、监控、报警、显示、通讯功m6米乐官网 米乐M6平台入口能于一身，实现单个居民用户的用电计量和用电信息采集存储。并支持通过 4G 网络和 485 接口远程实现充值、参数设置及控制功能的电能表。该仪表具有体积小、精度高、可靠性好、安装方便等优点、性能指标符合国际 GB/T17215、GB/T17883 和电力行业 DL/T614

　　可测量实时的电压、电流、有功功率、功率因数等。测量误差（引用误差）不超过1％。

　　内置负荷开关，电能表可输出信号控制负荷开关，配合4G/485 通信，实现远程手动拉合闸功能。

　　指示灯进行闪烁，即进入智能连网模式；指示灯常亮不闪烁，即电能表在线，已配对完成，确认互联网通畅即可远程管理。

　　采用内置4G 通信模块，通信模m6米乐官网 米乐M6平台入口块是否通信，不会对电能表自身的性能、运行参数以及正常计量造成影响。

　　电能表通电后，4G 模块自动寻找附近基站的并连接 4G 网，若楼房内信号差可外接天线延申到信号好的开阔地，便于电能表联网。

　　电能表具有一个485 通信接口，可单独通过 485 端子与电能表通讯，也可通过 485 端子与采集器连接。接口的损坏不影响其它接口正常工作，通信接口和电能表内部电路实行光电隔离，有失效保护电路。

　　电能表成功联网后，即接入本公司服务器，配合本公司后台系统，可实现多项远程功能，主要包括：

　　电能表提供1路电能脉冲输出功能。集电极开路的光耦继电器的电能脉冲实现有功电能和无功电能远传，可采用远程的计算机终端、PLC、DI开关采集模块采集仪表的脉冲总数来实现电能累积计量。所采用输出方式是电能的精度检验的方式（国家计量规程：标准表的脉冲误差比较方法）

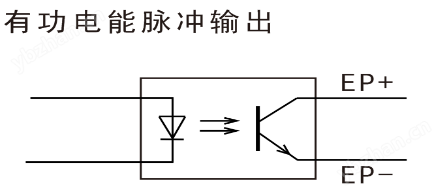

　　1.电气特性：电路原理图如上图所示，外接电源应在DC+5V到DC+48V范围内。

　　3.应用举例：PLC终端使用脉冲计数装置，假定在长度为t的一段时间内采集脉冲个数为N个，则该时间段内仪表电能累积为N/脉冲常数（kWh）。

　　电能表提供串行异步半工RS485通讯接口，采用DLT645-2007协议，各种数据信息均可在通讯线总线个设备，电能表的通信地址为12位数字和表号相同，出厂之后不可更改。通讯连接应使用带有铜网的的屏蔽双绞线平方毫米。布线时应使通讯线远离强电电缆或其他强电场环境，推荐采用手拉手的连接方式。

　　遵循标准的DLT645-2007通讯协议，具体请参照相关标准，此处不再赘述。

　　电能表的运输与贮存不应受到剧烈冲击，应根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定运输和贮存。

　　保存电能表在原包装内，保存的地方环境温度不得超过-25℃～70℃，相对湿度不超过85%，空气中不应含有腐蚀性气体。

　　电能表在仓库里保存应放在台架上，叠放高度不超过5箱，拆箱后单只包装电能表叠放高度不超过10只。

　　电能表自出厂日期18个月内，在用户遵守说明书中规定的运输、保管、使用规范而发现该表不符合所属产品标准所规定的要求时，本公司给予免费修理或更换。

　　签定合同时，请详细写明产品型号、输入信号信息。该系列产品标配有一个默认的出厂设置，若客户有特殊需要，请在备注项目中详细注明。
