种类按滚动体类型分有滚珠导轨、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。

　　按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。

　　型号编排介绍目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也是整个传动机械产品市场的趋势。

　　各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。

　　日系产品编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。

　　选型基本原则1．优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价。

　　机械产品特别是零部件行业极少有暴利情况，除高端品牌外，如果忽略渠道因素你基本可以认为价高质优。

　　2．优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。

　　例：某用户电火花机装的是日本THK导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2个月货期，而台湾品牌HIWIN类似型号只要2000多，现货。

　　3．优先考虑标准型号而非特殊型号：每个厂家的样本都会在同一个产品下列举很多规格，但实际上可能大部分都不生产或供货期很长，所以，尽量不要选用非常规规格，以避免在订货、交货期、维修等环节造成困扰。

　　韩国SBC直线导轨-SBI线性导轨-SBG线性导轨-系统特性SBC直线导轨SBC，SBC全国第一品牌1、SBC直线导轨价格低廉：简洁的设计和有效的生产使我们的直线、净化迅捷：所有标准型号全部现货供应，我们各地都备有库存，能够及时供货。

　　4、节约成本：由于SBC导轨摩米乐M6 米乐平台擦系数小，可使驱动装置小型化，并同时减小电力损耗。

　　5、保持高精度：通过减小滚动摩擦和热膨胀，SBC直线导轨可以实现长时间的重复运转。

　　6、安装简单：SBC直线导轨的等距标准螺栓装配方式能够确保导轨的负载力和精确定位。

　　7、提高机械的可靠性：根据往复次数机械寿命，SBC直线导轨能提高机械的可靠性。

　　8、圆弧槽：两点接触结构的圆弧槽，它保留了自我对准的功能并使钢珠滚动表现中中顺滑。

　　9、45度角接触：4排圆弧槽45度角接触钢珠，在各个方向提供了相同的力。

　　10、DF结构：低噪音和高刚性：使钢珠再循环结构优化了并设计提供了低噪音和高刚性。

　　11、相同尺寸：高度和安装孔尺寸同SBG系列相同，只是在滑块长度上有微小的变化。

　　有密封保护内部轴承、四点接触、保持滚珠不会脱落、高强度，高精度、流油部件（可提供下面、侧面流油）、高品质生产、全向承受高负载、易于安装、标准安装孔、SBC的导轨和滑块全部可以更换.SBC直线导轨SBC，SBC全国第一品牌SBI高负载直线）末端密封：新型双缘结构改进了防尘能力。

　　3)保持器：钢珠保持器挂号信了滑块组件，这种独特的方法让内部钢珠自动排成了直线和，并能对其保持严格的控制。

　　这样能够创造杰出的滚动运行，降低运行时产生的噪音并能控制滑块内部的油脂不外泄，使润滑更流畅。

　　5）滑块：更大的再循环半径的高刚性结构，使得运行更顺滑，更长的滑块长度使得负载能力更大。

　　SSR15XVY/XVMY，SR15V SSR15XWY/XWMY,SHS15V,SR15

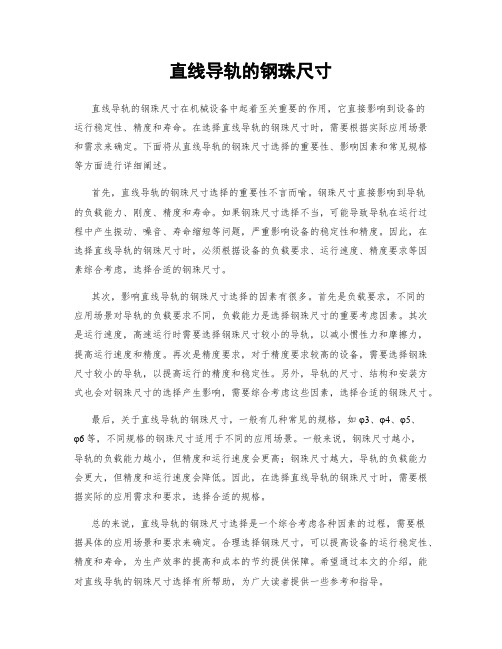

　　直线导轨的钢珠尺寸直线导轨的钢珠尺寸在机械设备中起着至关重要的作用，它直接影响到设备的运行稳定性、精度和寿命。

　　下面将从直线导轨的钢珠尺寸选择的重要性、影响因素和常见规格等方面进行详细阐述。

　　如果钢珠尺寸选择不当，可能导致导轨在运行过程中产生振动、噪音、寿命缩短等问题，严重影响设备的稳定性和精度。

　　因此，在选择直线导轨的钢珠尺寸时，必须根据设备的负载要求、运行速度、精度要求等因素综合考虑，选择合适的钢珠尺寸。

　　首先是负载要求，不同的应用场景对导轨的负载要求不同，负载能力是选择钢珠尺寸的重要考虑因素。

　　其次是运行速度，高速运行时需要选择钢珠尺寸较小的导轨，以减小惯性力和摩擦力，提高运行速度和精度。

　　再次是精度要求，对于精度要求较高的设备，需要选择钢珠尺寸较小的导轨，以提高运行的精度和稳定性。

　　另外，导轨的尺寸、结构和安装方式也会对钢珠尺寸的选择产生影响，需要综合考虑这些因素，选择合适的钢珠尺寸。

　　最后，关于直线导轨的钢珠尺寸，一般有几种常见的规格，如φ3、φ4、φ5、φ6等，不同规格的钢珠尺寸适用于不同的应用场景。

　　一般来说，钢珠尺寸越小，导轨的负载能力越小，但精度和运行速度会更高；钢珠尺寸越大，导轨的负载能力会更大，但精度和运行速度会降低。

　　因此，在选择直线导轨的钢珠尺寸时，需要根据实际的应用需求和要求，选择合适的规格。

　　总的来说，直线导轨的钢珠尺寸选择是一个综合考虑各种因素的过程，需要根据具体的应用场景和要求来确定。

　　合理选择钢珠尺寸，可以提高设备的运行稳定性、精度和寿命，为生产效率的提高和成本的节约提供保障。

　　希望通过本文的介绍，能对直线导轨的钢珠尺寸选择有所帮助，为广大读者提供一些参考和指导。

　　直线导轨是机床、数控机床、自动化装置等高精度设备的重要组成部分，对精度、速度、耐用性等方面有着严格的要求。

　　目前，我国的直线导轨国家标准主要包括《机床导轨标准》（GB/T 13926-2018）、《线性运动轴承用外圆直径和跑位偏差》（GB/T 22755-2008）、《铝合金机床导轨》（GB/T 27893-2011）和《直线导轨尺寸精度检验方法》（GB/T 14975-2017）等。

　　其中，GB/T 13926-2018是机床导轨的通用标准，规定了机床导轨的基本要求、尺寸、精度等指标。

　　GB/T 22755-2008和GB/T 27893-2011则分别针对线性运动轴承和铝合金机床导轨制定了具体的技术要求和测试方法。

　　而GB/T 14975-2017则是对直线导轨尺寸精度进行检验的标准，对于直线导轨的质量检验和质量控制具有重要意义。

　　总体而言，我国的直线导轨国家标准较为完善，能够为直线导轨的生产、使用和管理提供科学、规范的依据，进一步提高直线导轨的质量和安全性能。

　　滚珠直线导轨技术参数解读滚珠直线导轨是现代机械制造领域中常用的一种导轨类型。

　　下面我们来解读滚珠直线. 精度等级精度等级是衡量滚珠直线导轨精度的重要参数。

　　精度等级越高，意味着导轨能够提供更高精度的运动控制效果，但价格也相应越高。

　　在选购导轨时应做好功率计算，根据导轨负载能力及需要承受的载荷大小，合理选择相应规格的导轨，以保证导轨的安全使用及稳定性。

　　导轨长度必须与导轨中心跨距、载荷相适应，以确保导轨稳定性、刚度及生命周期。

　　在选购导轨时，可以通过计算机软件模拟来精确计算导轨额定速度，以保证导轨的稳定性和机床的加工速度。

　　总之，以上参数对于滚珠直线导轨的性能表现以及在实际应用中的选择都有着至关重要的作用。

　　在选购导轨时，需根据机床需要精确计算，在合理的范围之内选择适合的导轨规格。

　　这样可提高导轨的性能表现，减少故障率，同时也为机床工作的高效率提供了基础条件。

　　种类按滚动体类型分有滚珠导轨滚珠、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。

　　按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。

　　型号编排介绍：目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也整个传动机械产品市场的趋势。

　　各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。

　　日系产品以日本产品为代表，编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字米乐M6 米乐平台表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。

　　选型基本原则：1---优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价才是正途。

　　机械产品特别是零部件行业极少有暴利情况，除高端品牌外如果忽略渠道因素你基本可以认为价高质优。

　　2---优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。

　　例：某用户电火花机装的是日本**K导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2.5个月到货，而台湾品牌****N类似型号只要2000多，现货。

　　(1) 垃圾、锯粉等异物附着时,请在清洗后重新封入润滑剂。 (2) 要超过100℃使用时,请向THK咨询。 (3) 要在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时,请向THK咨询。

　　储存交叉滚柱导轨／球导轨时 , 请将其装入 THK 指定的封套中储存以避免高温、低温和高度潮湿的环 境。

　　（一批相同的 VR 型（VB 型）在相同条件下分别运动时 , 其中的 90% 不产生表面剥落所能达到的总 运行距离。）

　　C ∶基本动额定负荷 PC ∶负荷计算值 fT ∶温度系数 fW ∶负荷系数

　　利用独特的滚柱保持方法 , 使滚柱的有效接触长度与传统产品相比增加了 1.7 倍 , 并且由于滚柱的节距 间隔变短，滚柱数量多，从而刚性增加了 2 倍 , 能获得 6 倍的寿命。因此 , 对于直线运动部容易产生的振 动、冲击问题,能充分进行考虑安全的设计。

　　mgr微型直线导轨规格参数解释mgr微型直线导轨规格参数解释mgr微型直线导轨规格参数解释导轨是一种用于机械设备的运动部件。它能够提供精准的直线运动，并具有较高的刚度和定位精度。

　　1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

　　2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。

　　3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

　　選擇適合的型式與尺寸 （一般使用的線性滑軌型號與適用的 滾珠螺桿軸徑相近）

　　手机： 电线 传线 网址：ｗｗｗ．ｐｍｉ－ａｍｔ．ｃｎ Ｑ Ｑ：１７５６５６５８６ 邮箱：１７５６５６５８６＠ｑｑ．ｃｏｍ 地址：天津市西青区中北工业园阜盛道７号

　　計算線性滑軌負荷大小的必要條件 • 安裝部位空間 • 尺寸（跨距，滑塊個數，滑軌支數） • 使用配置（水平，垂直，傾斜，壁掛等） • 工作負荷大小，方向，位置 • 使用頻率（負荷週期） • 行程 • 運行速度，加速度 • 需求壽命 • 精度要求 • 使用環境

　　MSA系列線性滑軌採用4列圓弧接觸式及45°觸角的鋼珠列設計，提供徑向、反徑向及橫方向四方向的相同額定 負荷能力，無論X、Y、Z等軸的各種安裝方式都可以使用，並且可在維持低摩擦阻力情況下均勻的施以預壓， 增強四個受力方向的剛性，特別適合高精度與高負荷的運動方式。 專利的潤滑油路設計，能夠均勻的將潤滑油脂注入每個循環迴路，無論各種安裝方式都可以獲得最佳的潤滑效 果，並且提昇整體的行走順暢度與使用壽命，實現高精度、高可靠度及平滑穩定的直線運動需求。

　　在線性滑軌上作用力矩時，從線性滑軌內的滾動體應力分佈來看，兩端的滾動體產生最大的應力。所謂的容許

　　靜力矩(M0)，是指在產生最大應力的接觸面處，使滾動體與滾動面間的永久變形量之總和達到鋼珠直徑的0.0001

　　倍時，方向和大小一定的靜止力矩。所以容許靜力矩即為靜的作用力矩的限度。在線性滑軌中是以MP、MY、MR

　　手机： 电线 传线 線性滑軌選用流程 网址：ｗｗｗ．ｐｍｉ－ａｍｔ．ｃｎ Ｑ Ｑ：１７５６５６５８６ 邮箱：１７５６５６５８６＠ｑｑ．ｃｏｍ 地址：天津市西青区中北工业园阜盛道７号

　　滑塊種類：(1) 重負荷型 A : 法蘭型, 上鎖式 E : 法蘭型, 上下鎖式 S : 四方型

　　除了可從滑塊的上面進行裝配外，同時又 適用於工作台無法開安裝螺栓用貫穿孔的 狀況下，從滑塊的底面往上進行裝配。

　　网址：ｗｗｗ．ｐｍｉ－ａｍｔ．ｃｎ Ｑ Ｑ：１７５６５６５８６ 邮箱：１７５６５６５８６＠ｑｑ．ｃｏｍ

　　正面組合(DF組合) 的圓弧溝槽設計，使其具有自動調 心的能力，即使給于預壓也能夠吸收安裝誤差，並 維持平滑穩定、高精度的直線運動。

　　在嚴密的製造精度管控下，尺寸能夠維持在穩定的 公差內，所以對於互換型線性滑軌，組裝時可將滑 塊任意配裝在同型號的滑軌上，並且保持其相同的 順暢度、預壓及精度，組裝與維修最容易。

　　線性滑軌在靜止或低速運行中承受過大或衝擊的負荷時，在滾動體與滾動面之間會產生局部的永久變形，這個 永久變形量如果超過某個限度時，就會影響線性滑軌運動的順暢性。所謂的基本額定靜負荷(C0 )，是指在產生 最大應力的接觸面處，使滾動體與滾動面間的永久變形量之總和達到滾動體直徑的0.0001倍時，方向和大小一 定的靜止負荷。所以基本額定靜負荷即為容許靜負荷的限度。
