绝缘电阻测试属于电气设备的例行试验，是以国家计量标准为依据，用于检查电气设备绝缘缺陷的方法之一。

　　比如，电缆绝缘电阻的测量是检查电缆绝缘是否受潮、脏污或存在局部缺陷。如果电缆受潮或有局部缺陷，它的绝缘电阻显著降低。同时在测试电气绝缘电阻之前必须将被测设备从各方面断开电源，并将被测设备对地放电。测量人员必须与带电部分保持足够的安全距离。

　　建筑施工现场使用的机械设备中，绝大部分都是以电作为能源的，随着机械化施工水平的提高，使用电动机械，接触电气设备的人越来越多，而这些人的安全用电知识和技能水平又相对偏低，不能辨识危害和危险，在遇到触电事故后又缺乏及时有效的急救措施，因此在安装使用电气设备过程中易发生触电伤亡事故。据统计每年因触电事故死亡人数都占到全部事故死亡人数7％以上，经济损失更大，加强施工现场安全用电，防止触电事故的发生刻不容缓。

　　从事施工现场安全管理工作多年的人士，在现场检查发现很多用电设备、设施工作环境很差，经常和水、泥浆打交道，由于维修保养不及时，破损、老化严重，造成用电设备、设施绝缘性能下降，而现场电工对这些用电设备、设施不能定期进行绝缘电阻测试，如果这类用电设备、设施保护装置性能差的话，操作人员工作过程中极容易造成直接触电事故。因此，良好的绝缘是保证设备和线路正常运转的必要条件，也是防止触电伤亡事故的重要措施。

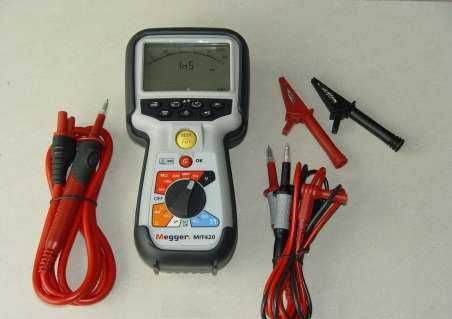

　　测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。它的刻度尺的单位是兆欧，用ΜΩ表示。在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。施工现场上一般是测量500V以下的电气设备或线路的绝缘电阻。因此大多选用500V，阻值测量范围0----250ΜΩ的兆欧表。兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。

　　线路绝缘电阻在测试中可以得到相对相、相对地六组数据。首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快m6米乐官网 米乐M6平台入口时慢，以免测量不准确。一般兆欧表转速达每分钟120转左右时，发电机就达到额定输出电压。当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。

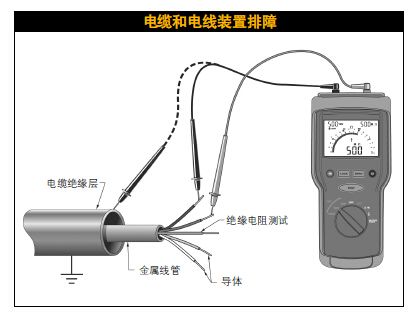

　　测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。将“G”接线柱接至电缆绝缘纸上。

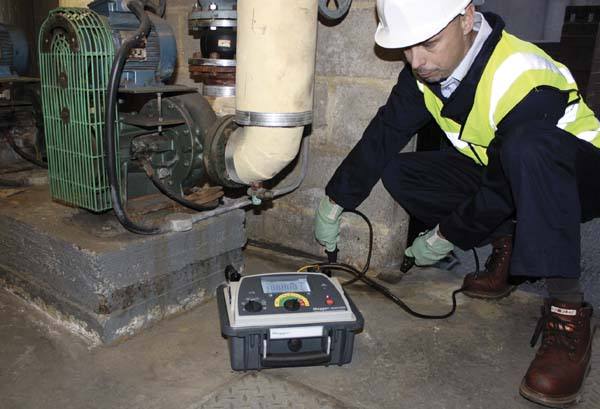

　　首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。摇测三相异步电动机转子绕组测相对相。测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。

　　4、三相绕线式异步电动机的定子绝缘电阻值热态应大于0.5ΜΩ、冷态应大于2ΜΩ，转子绝缘电阻值热态应大于0.15ΜΩ、冷态应大于0.8ΜΩ。

　　5、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ、Ⅱ类手持电动工具应大于7ΜΩ、Ⅲ类手持电动工具应大于1ΜΩ。

　　4、移动用电设备（如：磨石机、潜水泵、打夯机、平板振动机、软管振动机等）在现场第一次使用前；

　　3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。

　　4、测量电容量较大的电机、电缆、变压器及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。

　　5、不能用两种不同电压等级的兆欧表测同一绝缘物，因为任何绝缘物所加的电压不同，造成绝缘体产生物理变化不同，使绝缘体内泄漏电流不同，从而影响到测量的绝缘物电阻值不同。
